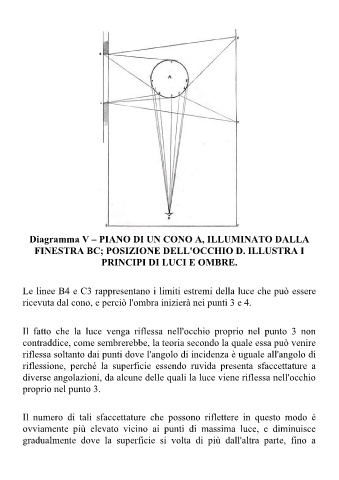

Diagramma V – PIANO DI UN CONO A, ILLUMINATO DALLA
FINESTRA BC; POSIZIONE DELL'OCCHIO D. ILLUSTRA I
PRINCIPI DI LUCI E OMBRE.
Le linee B4 e C3 rappresentano i limiti estremi della luce che può essere
ricevuta dal cono, e perciò l'ombra inizierà nei punti 3 e 4.
Il fatto che la luce venga riflessa nell'occhio proprio nel punto 3 non
contraddice, come sembrerebbe, la teoria secondo la quale essa può venire
riflessa soltanto dai punti dove l'angolo di incidenza è uguale all'angolo di
riflessione, perché la superficie essendo ruvida presenta sfaccettature a
diverse angolazioni, da alcune delle quali la luce viene riflessa nell'occhio
proprio nel punto 3.
Il numero di tali sfaccettature che possono riflettere in questo modo è
ovviamente più elevato vicino ai punti di massima luce, e diminuisce
gradualmente dove la superficie si volta di più dall'altra parte, fino a
