CONTROLLO AMBIENTALE • QUALITÀ DELL’ARIA IN AMBIENTI CONFINATI E.3.
                                RADON: PRESENZA E INTERVENTI DI MITIGAZIONE 4.

DEPRESSURIZAZIONE DEL SUOLO – RADON SUMPS                                                                                                           A.PGNREOONZGEIOREATNTLIAI ZDIIONE
                                                                                                                                                    B.OPRREGSATANZISIOMNI IEDDIELGIZLII

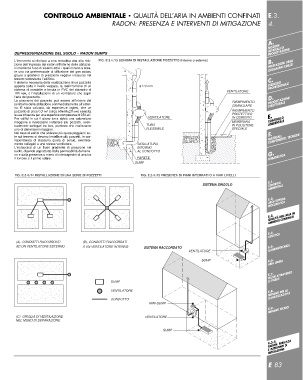

L’intervento si riferisce a una metodica atta alla ridu-    FIG. E.3.4./13 SCHEMA DI INSTALLAZIONE POZZETTO (interno o esterno)  VENTILATORE        C.PESREORFCEISZSIOIONALE
zione dell’ingresso del radon all’interno delle abitazio-                                                                                           D.PSTRROUGTETTUTRAAZLIEONE
ni mediante l’uso di sistemi attivi i quali mirano a crea-                                         f110 mm                            RIEMPIMENTO   E.ACOMNBTIERNOTLALLOE
re una via preferenziale di diffusione del gas radon,                                                                                 GRANULARE     F.CMOAMTEPROIANLEI,NTI, TECNICHE
grazie a gradienti di pressione negativi instaurati nel                                                    VENTILATORE                RIEMPIMENTO   G.URBANISTICA
terreno sottostante l’edificio.                                                                          TUBO                         PROTETTIVO
Il sistema necessita della realizzazione di un pozzetto                                                  FLESSIBILE                   IN CEMENTO    ACEO.M1NB.TIEENSTTOALE
appena sotto il livello vespaio, la realizzazione di un                                                                               MEMBRANA      BAEI.RO2CC.HLIITMETATTUICRAA
sistema di condotte a tenuta in PVC del diametro di                                              SIGILLATURA                          IN POLIETENE  EQA.MU3AB.ILEITNÀTIDCEOLLN’AFIRNIAATINI
100 mm, e l’installazione di un ventilatore che aspiri                                           INTORNO                              SPECIALE      AE.C4U.STICA
l’aria dal pozzetto.                                                                             AL CONDOTTO                                        IEL.L5U.MINOTECNICA
La posizione del pozzetto può essere all’interno del                                            PARETE                                              AE.R6IA. UMIDA
perimetro della abitazione o immediatamente all’ester-                                        SUMP                                                  LEFEL.U7PS.ASRI EATTITRAVERSO
no. È stato valutato, da esperienze inglesi, che un                                                                                                 EICML.8IPMI.AANTITZIZPAEZRIOLANE
pozzetto di circa 0,5 m3 (circa 60x60x20 cm) esercita                                                                                               IEM.9PI.ANTI TECNICI
la sua influenza per una superficie complessiva di 250 m2.
Per edifici in cui il piano terra abbia una estensione                                                                                              ERMEA.II3NTDI.TGO4EANR.ZV: IEPONRNETESI EDNI ZA
maggiore è necessario installare più pozzetti, even-
tualmente collegati tra loro, piuttosto che realizzarne                                                                                             E 83
uno di dimensioni maggiori.
Nel caso di edifici che abbiano più quote poggianti tut-
te sul terreno si devono installare più pozzetti, in cor-
rispondenza di ciascuna quota di solaio, eventual-
mente collegati a uno stesso ventilatore.
L’instaurarsi di un buon gradiente di pressione nel
suolo, dipende soprattutto dalla permeabilità del terre-
no e dalla presenza o meno di intercapedini di aria tra
il terreno e il primo solaio.

FIG. E.3.4./14 INSTALLAZIONE DI UNA SERIE DI POZZETTI                    FIG. E.3.4./15 PRESENZA DI PIANI INTERRATI O A VARI LIVELLI
                                                                                                                                   SISTEMA SINGOLO

(A)- CONDOTTI RACCORDATI      (B)- CONDOTTI RACCORDATI                   SISTEMA RACCORDATO
AD UN VENTILATORE ESTERNO     A UN VENTILATORE INTERNO

                                                                                                VENTILATORE

                                                                                                SUMP

                                                            SUMP
                                                            VENTILATORE
                                                            CONDOTTO

(C)- GRIGLIA DI VENTILAZIONE                                                MINI SUMP
NEL MURO DI SEPARAZIONE                                                  VENTILATORE

                                                                                          SUMP
