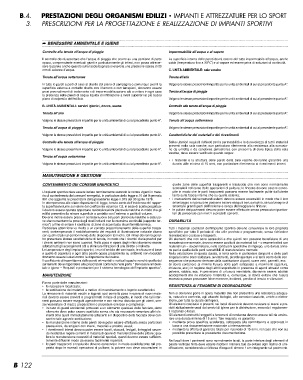

Page 230 - Manuale dell'architetto

B.4. PRESTAZIONI DEGLI ORGANISMI EDILIZI • IMPIANTI E ATTREZZATURE PER LO SPORT
3. PRESCRIZIONI PER LA PROGETTAZIONE E REALIZZAZIONE DI IMPIANTI SPORTIVI
? BENESSERE AMBIENTALE E IGIENE
Controllo alla tenuta all’acqua di pioggia
Il controllo dovrà accertare che l’acqua di pioggia che scorre su una porzione di parte
opaca, comprendente eventuali giunti e particolarmente gli infissi, non possa attraver-
sare la parete anche quando sulla faccia bagnata si esercita una pressione statica di 20
mm di colonna d’acqua.
Tenuta all’acqua sotterranea
In tutte le pareti o parti di esse al disotto del piano di campagna o comunque aventi la
superficie esterna a contatto diretto con il terreno o con terrapieni, dovranno essere
presi provvedimenti di isolamento e di impermeabilizzazione atti a evitare in ogni caso
la presenza nelle pareti di acqua liquida di infiltrazione a livelli superiori al più basso
piano di calpestio dell’edificio.
B. UNITÀ AMBIENTALI: servizi igienici, docce, sauna
Tenuta all’aria
Valgono le stesse prescrizioni impartite per le unità ambientali di cui al precedente punto A”. Valgono le stesse prescrizioni impartite per le unità ambientali di cui al precedente punto A”.
Tenuta all’acqua di pioggia
Valgono le stesse prescrizioni impartite per le unità ambientali di cui al precedente punto A”. Salvo ulteriori requisiti richiesti per la permeabilità e la durevolezza di tutti i materiali
Controllo alla tenuta all’acqua di pioggia
Valgono le stesse prescrizioni impartite per le unità ambientali di cui al precedente punto A”.
Tenuta all’acqua sotterranea
Valgono le stesse prescrizioni impartite per le unità ambientali di cui al precedente punto A”.
MANUTENZIONE E GESTIONE
CONTENIMENTO DEI CONSUMI ENERGETICI
L’impianto sportivo deve essere isolato termicamente secondo le norme vigenti in mate-
ria di contenimento dei consumi energetici, in particolare della legge n.10 del 9 gennaio
991 che aggiorna le prescrizioni della precedente legge n.373 del 30 aprile 1976.
In ottemperanza alle citate disposizioni di legge, tenuto conto dell’incidenza del rappor-
to superficie/volume sul valore del coefficiente volumico Cd, in sede di scelte progettua-
li devono essere operate opportune razionalizzazioni planovolumetriche in modo che gli
edifici presentino la minore superficie a contatto con l’esterno a parità di volume.
Devono inoltre essere prese in considerazione soluzioni planovolumetriche e costrutti-
ve che consentano la posa degli strati isolanti con la massima continuità (cappotto ter-
mico”) al fine di evitare il costituirsi di zone di accentuata disuniformità termica.
Particolare attenzione va rivolta a un corretto proporzionamento delle superfici traspa-
renti, contemperando il soddisfacimento dei requisiti di illuminazione naturale diurna
con quelli relativi al contenimento delle dispersioni termiche. Gli infissi dovranno peral-
tro presentare idonee caratteristiche di tenuta, in modo che i ricambi d’aria previsti per
i diversi ambienti non siano superati. Nella posa in opera degli infissi dovranno essere
adottati tutti gli accorgimenti atti a eliminare filtrazioni di aria dirette o indirette.
Le tamponature degli impianti sportivi, i muri d’ambito dei vani scala, le chiusure di base
e quelle di copertura e ogni altra parete opaca prospiciente su ambienti non riscaldati
dovranno essere isolati contro la dispersione del calore.
Il coefficiente di trasmittanza delle pareti orizzontali e verticali opache nonchè quello dei
serramenti deve rispondere alle prescrizioni contenute nella parte “ Benessere ambien-
tale e igiene – Requisiti e prestazioni per il sistema tecnologico dell’impianto sportivo”.
MANUTENZIONE
Fanno parte delle manutenzioni:
• le riparazioni localizzate;
• la sostituzione dei materiali a motivo di invecchiamento o logorio caratteristici.
La rimozione di materiali vecchi o logorati così come la posa in opera di nuovi mate-
riali devono essere previsti e programmati in fase di progetto, in modo che tali inter-
venti possano essere eseguiti agevolmente e con minimo disturbo per gli utenti, sen-
za necessitare di mezzi, preparazioni o procedure onerose e complesse:
• in caso di guasti accidentali provocati a un elemento qualsiasi delle facciate, detto
elemento deve poter essere sostituito senza che sia necessario smontare altri ele-
menti oltre quelli immediatamente adiacenti e il dispositivo della facciata deve con-
sentire tale agevole sostituzione;
• la manutenzione interna delle pareti deve poter essere effettuata senza particolari
precauzioni, da artigiani con mezzi, materiali e prodotti usuali;
• i rivestimenti interni devono poter essere lavati, stuccati, levigati, tinteggiati secon-
do modalità e regole correnti in materia di opere di manutenzione delle pitture; qua-
lora la manutenzione necessiti di materiali speciali, questi devono essere sufficien-
temente diffusi in modo da essere facilmente reperibili;
• le parti trasparenti e traslucide devono conservare in modo soddisfacente tali pro-
prietà dopo le normali operazioni di pulitura; la polvere non deve accumularsi in
B 122
Impermeabilità all’acqua e al vapore
La superficie interna delle pareti dovrà essere del tutto impermeabile all’acqua, anche
calda (temperatura fino a 50°C) e al vapore ed essere priva di soluzioni di continuità.
C. UNITÀ AMBIENTALE: sala vasche
Tenuta all’aria
Valgono le stesse prescrizioni impartite per le unità ambientali di cui al precedente punto A”.
Tenuta all’acqua di pioggia
Valgono le stesse prescrizioni impartite per le unità ambientali di cui al precedente punto A”.
Controllo alla tenuta all’acqua di pioggia
Valgono le stesse prescrizioni impartite per le unità ambientali di cui al precedente punto A”.
Tenuta all’acqua sotterranea
Caratteristiche dei materiali e dei rivestimenti
presenti nella sala vasche, con particolare riferimento alla resistenza alla corrosio-
ne da umidità e da condensa atmosferica con presenza di cloro tipica della sala
vasche, deve essere verificato quanto segue:
• i materiali e la struttura delle pareti della sala vasche dovranno garantire una
durata utile minima di 15 anni, con particolare riferimento ai rivestimenti interni.
quelle zone delle superfici trasparenti e traslucide che non sono normalmente
accessibili nel corso delle operazioni di pulitura; le finestre devono essere conce-
pite in modo che le parti trasparenti possano essere facilmente pulite dall’utente
tanto sulla faccia interna che su quella esterna;
• i meccanismi dei serramenti esterni devono essere accessibili in modo che il loro
smontaggio e riparazione possano essere eseguiti senza rischio, senza bisogno di
smontare grandi parti dell’insieme e senza danneggiare le finiture;
• le pulizie dei pavimenti devono poter essere effettuate senza precauzioni partico-
lari da personale con mezzi e prodotti correnti.
DURABILITÀ
Tutti i materiali costitutivi dell’impianto sportivo devono conservare le loro proprietà
specifiche per tutto il periodo di vita utile previsto e programmato, senza richiedere
manutenzioni costose e frequenti.
Gli elementi che non sono accessibili e che quindi non possono beneficiare di una
manutenzione normale, devono essere costituiti da materiali tali – o essere trattati con
materiali tali – da permettere, nelle condizioni specifiche di impiego, una durata alme-
no pari a quella delle parti suscettibili di manutenzione normale.
Nella valutazione di questa durata, si terrà conto in particolare dei punti e delle parti
singolari come sono saldature, avvitamenti, piccole aperture e si terrà conto delle con-
seguenze che possono derivare dalla sostituzione di parti, come vetri, pannelli, ecc.
Si dovrà contenere al minimo l’usura delle parti sottoposte a movimenti (apertura,
chiusura, ecc.) in ragione degli attriti soprattutto in presenza di agenti abrasivi come
polvere, sabbia, ecc. In previsione di un’usura inevitabile, dovranno essere adottati
accorgimenti che ne riducano l’intensità e, comunque, si dovrà evitare che l’usura
eccessiva possa provocare false manovre, incidenti, perdita di tenuta e vibrazioni.
RESISTENZA AI FENOMENI DI DEGRADAZIONE
Non si dovranno porre in opera materiali che non presentino una resistenza adegua-
ta, naturale o conferita, agli attacchi biologici, alle corrosioni asciutte, umide o elettro-
litiche, per tutta la durata dell’opera.
Gli elementi costitutivi o presenti nei locali di servizio devono resistere ai mezzi e pro-
dotti abitualmente usati dai servizi di igiene per la disinfezione, secondo i regolamen-
ti nazionali o locali.
Gli elementi costruttivi soggetti a fenomeni di condensa devono essere tali da assicu-
rare una durata minima di 15 anni. Tale requisito va garantito:
• mediante prova specifica accelerata, sottoposta alla committenza e approvata in
base a una documentazione nazionale o internazionale;
• mediante la offerta di garanzia totale per il periodo di 15 anni, nel caso che non sia
possibile presentare la precedente documentazione.
Nei locali dove i pavimenti sono normalmente lavati, la parte inferiore degli elementi di
parete verticale finita deve essere risolta in maniera tale da evitare ogni rischio di umi-
dificazione, considerando un’altezza d’acqua di almeno 1 cm ristagnante sul pavimento.
