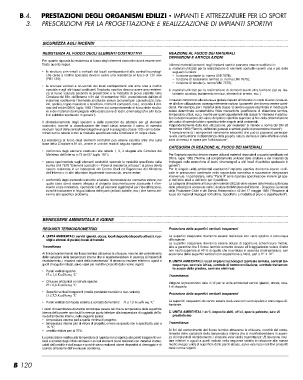

Page 228 - Manuale dell'architetto

B.4. PRESTAZIONI DEGLI ORGANISMI EDILIZI • IMPIANTI E ATTREZZATURE PER LO SPORT
3. PRESCRIZIONI PER LA PROGETTAZIONE E REALIZZAZIONE DI IMPIANTI SPORTIVI
SICUREZZA AGLI INCENDI
RESISTENZA AL FUOCO DEGLI ELEMENTI COSTRUTTIVI
Per quanto riguarda la resistenza al fuoco degli elementi costruttivi dovrà essere veri-
ficato quanto segue:
• le strutture orizzontali e verticali dei locali corrispondenti alle centrali tecnologi-
che (aree a rischio speciale) devono avere una resistenza al fuoco di 120 min
(REI 120);
• le strutture verticali e orizzontali dei locali corrispondenti alle altre aree a rischio
speciale e agli altri spazi costituenti l’impianto sportivo devono avere una resisten-
za al fuoco valutata secondo le prescrizioni e le modalità di prova stabilite nella
Circolare del Min. dell’Interno n.91 del 14 settembre 1961, prescindendo dal tipo di
materiale costituente l’elemento strutturale stesso (ad esempio: calcestruzzo, late-
rizi, acciaio, legno massiccio o lamellare, elementi compositi, ecc.), secondo il det-
tato dell’art.del DM 6 luglio 1983 (“Norme sul comportamento al fuoco delle struttu-
re e dei materiali da impiegarsi nella costruzione di teatri, cinematografi e altri loca-
li di pubblico spettacolo in genere”).
Il dimensionamento degli spessori e delle protezioni da adottare per gli elementi
costruttivi, nonchè la classificazione dei locali stessi secondo il carico di incendio
(esclusi i locali delle centrali tecnologiche ai quali è assegnata classe 120) vanno deter-
minati con le tabelle e con le modalità specificate nella Circolare n.91 sopra citata.
La resistenza al fuoco degli elementi costruttivi può essere valutata oltre che sulla
base della Circolare n.91 cit., anche in uno dei modi di seguito riportati:
• conformità degli elementi costruttivi alle tabelle 1, 2, 3 allegate alla Circolare del
Ministero dell’interno n.73 del 27 luglio 1971;
• prova sperimentale sugli elementi costruttivi secondo le modalità specificate nella
norma UNI 7678 “Elementi costruttivi – Prove di resistenza al fuoco”; la prova dovrà
essere realizzata in un laboratorio del Centro Studi ed Esperienze del Ministero
dell’Interno o in altri laboratori legalmente riconosciuti, anche esteri;
• conformità degli elementi costruttivi a tabelle riconosciute da normative estere, nel
quale caso dovrà essere allegata al progetto documentazione attestante il riferi-
mento a tale normativa, riportando tutti gli elementi significativi per l’identificazione,
nonchè traduzione in lingua italiana delle parti (articoli, tabelle, ecc.) che hanno atti-
nenza allo specifico problema.
BENESSERE AMBIENTALE E IGIENE
REQUISITI TERMOIGROMETRICI
A. UNITÀ AMBIENTALI: servizi igienici, docce, locali deposito (deposito attrezzi, ripo-
stiglio attrezzi di pulizia) locali di transito
Trasmittanza
Ai fini del contenimento del flusso termico attraverso le chiusure, nonchè del contenimento
delle variazioni della temperatura interna che si manifesterebbero in assenza di impianti di
riscaldamento, i massimi valori della trasmittanza” H dovranno risultare inferiori o uguali a
quelli di seguito indicati, salvo valori più restrittivi prescritti dalle norme vigenti.
• Pareti verticali opache:
H = 1,0 Kcal/h mq °C
• Chiusure orizzontali o inclinate opache:
H = 0,8 Kcal/h mq °C
• Superfici verticali trasparenti (media ponderale tra telaio e sup. vetrata):
H = 5,5 Kcal/h mq °C
• Pareti verticali con faccia esterna a contatto del terreno: H = 1,0 Kcal/h mq °C
I valori di trasmittanza dovranno comunque essere tali che la temperatura della superficie
interna della parete non risulti in nessun punto inferiore alla temperatura di ruggiada dell’a-
ria dell’ambiente interno, nelle seguenti ipotesi:
• temperatura esterna pari a quella minima di progetto;
• temperatura interna pari al valore di progetto, ovvero se questo non è specificato, pari a
18 °C;
• umidità relativa pari al 70%.
La prescrizione relativa alla temperatura di rugiada non si applica alle pareti trasparenti ver-
ticali e al telaio degli infissi nel caso in cui tali elementi siano realizzati con materiali inattac- dalle norme vigenti.
cabili dall’umidità e dall’acqua e purchè siano realizzati idonei dispositivi di drenaggio e di
scarico all’esterno dell’eventuale condensa.
B 120
REAZIONE AL FUOCO DEI MATERIALI
DEFINIZIONI E ARTICOLAZIONI
I diversi materiali presenti negli impianti sportivi possono essere suddivisi in:
a. materiali utilizzati per la realizzazione di elementi costruttivi aventi una o più delle
seguenti funzioni:
• funzione portante (v. norma UNI 7678);
• funzione di isolamento termico (v. norma UNI 7678);
• funzione di tenuta (v. norma UNI 7678);
b. materiali utilizzati per la realizzazione di elementi aventi altra funzione (ad es. iso-
lamento acustico, isolamento termico, elementi di arredo, ecc.).
I materiali concorrono alla sicurezza globale rispetto all’incendio in modo diverso in relazio-
ne alla loro utilizzazione; conseguentemente variano i parametri che devono essere consi-
derati. Per esempio, per i materiali della classe ‘a’ devono essere esaminate in modo parti-
colare determinate caratteristiche fisico-meccaniche (coefficiente di dilatazione termica,
temperatura critica, ecc.), mentre per quelli appartenenti alla classe ‘b’ interessa in partico-
lare la determinazione del valore del potere calorifico superiore al fine della determinazione
del carico d’incendio totale o specifico delle singole unità ambientali.
Indipendentemente dalla loro utilizzazione, per materiale” si intende a norma del DM 30
novembre 1983 (“Termini, definizioni generali e simboli grafici di prevenzione incendi”):
“il componente (o i componenti variamente associati) che può (o possono) partecipa-
re alla combustione in dipendenza della propria natura chimica e delle effettive condi-
zioni di messa in opera per l’utilizzazione”.
CATEGORIA DI REAZIONE AL FUOCO DEI MATERIALI
Per l’impianto sportivo devono essere utilizzati materiali rispondenti a quanto specificato nel
DM 6. luglio 1983 (“Norme sul comportamento al fuoco delle strutture e dei materiali da
impiegarsi nella costruzione di teatri, cinematografi e altri locali di pubblico spettacolo in
genere”).
Per le singole unità ambientali costituenti l’impianto sportivo dovranno essere verifi-
cate le prescrizioni contenute nella sopracitata normativa e successive integrazioni
intervenute. In particolare, nella “Parte II” sono riportate specificazioni inerenti gli spa-
zi dell’atrio atleti e dell’atrio per il pubblico.
La categoria di reazione al fuoco dei materiali utilizzati deve essere determinata sulla base
delle prescrizioni contenute nella Circolare del Ministero dell’Interno - Direzione Generale
della Protezione Civile e dei Servizi Antincendio n.12 del 17 maggio 1980 (“Reazione al
fuoco dei materiali impiegati nell’edilizia. Specifiche e modalità di prove e classificazioni”).
Protezione delle superfici verticali trasparenti
Le superfici trasparenti dovranno essere realizzate con vetro opalino o comunque
diffondente.
Le superfici trasparenti dovranno essere dotate di opportuna schermatura mobile,
atta a garantire che il flusso termico entrante dovuto all’irraggiamento solare diretto
non risulti superiore al 40 % di quello che si avrebbe in assenza di schermatura, con
eccezione delle superfici verticali con esposizione a Nord, pari a 0° ± 10°.
B. UNITÀ AMBIENTALI: locali impianti tecnologici (centrale termica, centrali ter-
mopompe, centrale idrica, centrale di termoventilazione, centrale trattamen-
to acqua della piscina, centrale elettrica)
Trasmittanza
Valgono le prescrizioni date in ‘A’ per le unità ambientali servizi igienici, docce, loca-
li di deposito.
Protezione delle superfici verticali trasparenti
Le superfici trasparenti dovranno essere realizzate con vetro opalino o comunque dif-
fondente.
C. UNITÀ AMBIENTALI: atrii, deposito abiti, uffici, spazio palestra, sala di
preatletismo
Trasmittanza
Ai fini del contenimento del flusso termico attraverso le chiusure, nonchè del conte-
nimento delle variazioni della temperatura interna che si manifesterebbero in assen-
za di impianti di riscaldamento, i massimi valori della trasmittanza” H dovranno risul-
tare inferiori o uguali a quelli indicati nella seguente tabella in relazione alle masse
medie (m) per unità di superficie delle pareti stesse, salvo valori più restrittivi prescritti
