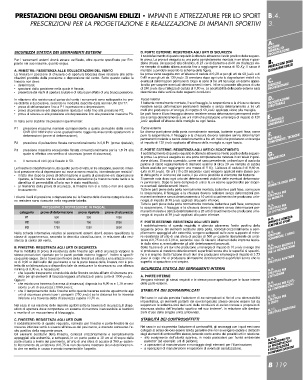

PRESTAZIONI DEGLI ORGANISMI EDILIZI • IMPIANTI E ATTREZZATURE PER LO SPORT B.4.
PRESCRIZIONI PER LA PROGETTAZIONE E REALIZZAZIONE DI IMPIANTI SPORTIVI 3.
SICUREZZA STATICA DEI SERRAMENTI ESTERNI
Per i serramenti esterni dovrà essere verificato, oltre quanto specificato per l’im-
pianto nel suo insieme, quanto segue.
A. FINESTRE: RESISTENZA ALLE SOLLECITAZIONI DEL VENTO
La finestra in posizione di chiusura o di apertura bloccata deve resistere alle solle-
citazioni prodotte dalla pressione o depressione del vento. Sotto questo carico la
finestra non deve:
• deteriorarsi;
• spostarsi dalla posizione nella quale è fissata;
• presentare dei rischi di apertura brutale o di rottura per effetto di una brusca pressione.
In relazione alla resistenza al carico del vento i serramenti sono sottoposti a tre pro-
ve distinte e successive, secondo le modalità descritte dalla norma UNI EN 77:
• prova di deformazione fino a P1 in pressione o depressione;
• prova di pressione e/o depressione ripetuta n volte fino alla pressione P2;
• prova di sicurezza alla pressione e/o depressione fino alla pressione massima P3.
In Italia sono stabilite tre pressioni sperimentali:
P1 pressione massima normale corrispondente a quella derivabile dalla norma
CNR UNI 10012 che viene gradualmente raggiunta misurando spostamenti e
deformazioni (prove di deformazione);
P2 pressione di pulsazione fissata convenzionalmente in 0,8 P1 (prove ripetute);
P3 pressione massima eccezionale fissata convenzionalmente pari a 1,8 P1 alla
quale si effettua una verifica di sicurezza (prove di sicurezza).
n. Il numero di cicli (n) è fissato in 50.
Le finestre si classificheranno, da questo punto di vista, in tre categorie, secondo il livel- silicea asciutta per raggiungere una massa di 5 Kg. L’altezza di caduta è di 0,60 m.
lo di pressione e/o di depressione cui esse avranno resistito, intendendo per resistito”:
• il fatto che dopo la prova di deformazione e quella di pressione e/o depressione
ripetuta, la finestra non ha subito alcuna alterazione (la manovra resta facile e la
classifica di permeabilità all’aria non è stata modificata);
• al momento della prova di sicurezza, la finestra non si è rotta o non si è aperta
bruscamente.
I diversi livelli di pressione o depressione cui le finestre delle diverse categorie devo-
no resistere sono riassunte nella seguente tabella:
categoria PRESSIONE O DEPRESSIONE IN PASCAL
V1 prove di deformazione prove ripetute prove di sicurezza
V2
V3 500 300 1000
1000 750 2000
1750 1250 3000
Nella scheda informativa relativa ai serramenti esterni dovrà essere specificata la
classe di appartenenza, secondo la descritta classificazione, in relazione alla resi-
stenza al carico del vento.
B. FINESTRE: RESISTENZA AGLI URTI DI SICUREZZA
Per le modalità di prova di resistenza delle finestre agli urti di sicurezza valgono le
stesse prescrizioni riportate per le pareti portate esterne leggere”. Inoltre si specifi-
ca quanto segue. Se la traversa inferiore della finestra è situata a una altezza mino-
re di 0,90 m dal livello del pavimento e se la parte bassa della finestra non è pro-
tetta da un’attrezzatura o dispositivo tale da assicurare la sicurezza su una altezza
minima di 0,90 m, è necessario:
• che la parte trasparente o traslucida della finestra resista all’urto di sicurezza pre-
visto per gli elementi di facciata leggera all’altezza di piano (urto di 1000 joule).
Oppure:
• che esista una traversa (traversa di sicurezza) disposta tra 0,90 m e 1,10 m resi-
stente a urti di sicurezza (1000 joule);
• che il tamponamento della finestra sotto questa traversa resista ugualmente agli
urti di sicurezza previsti per i parapetti (750 joule) se la distanza tra la traversa
inferiore e la traversa detta di sicurezza supera i 0,30 m.
Nel caso in cui esistono delle imposte apribili sotto la traversa di sicurezza, il dispo-
sitivo di apertura deve comportare un sistema di manovra inaccessibile ai bambini
e munito di un meccanismo di bloccaggio.
C. FINESTRE: RESISTENZA AGLI URTI DURI
Il soddisfacimento di questo requisito, richiesto per finestre e porte-finestre la cui
traversa inferiore verrà a situarsi all’altezza del pavimento, è ottenuto attraverso l’e-
sito positivo della seguente prova.
Gli elementi costitutivi della finestra, collocati orizzontalmente e semplicemente
appoggiati alle estremità, e sottoposti, in un punto posto a 10 cm al di sopra della
parte situata a livello del pavimento, all’urto di una sfera di acciaio di 500 gr caden-
te liberamente da un’altezza di 0,75 m non dovranno mostrare alcun deterioramen-
to che ne metta in causa in modo inammissibile l’aspetto.
D. PORTE ESTERNE: RESISTENZA AGLI URTI DI SICUREZZA A.PNGREOONZGEIOREATNTLIAI ZDIIONE
Il soddisfacimento di questo requisito è ottenuto attraverso l’esito positivo della seguen- B.PORREGSATANZISIOMNI IEDDIELGIZLII
te prova. La prova è eseguita su una porta completamente montata in un telaio in posi- C.PESREORFCEISZSIOIONALE
zione chiusa. Un sacco di tela cilindrico, di 25 cm di diametro e di 60 cm di altezza vie- D.PSTRROUGTETTUTRAAZLIEONE
ne riempito di sabbia silicea asciutta fino a raggiungere la massa di 30 Kg. Il sacco è E.ACOMNBTIERNOTLALLOE
montato a pendolo secondo lo schema della figura. F.MCOAMTEPROIANLEI,NTI, TECNICHE
La prova viene eseguita con un’altezza di caduta di 0,20 m per gli urti da 60 joule o di
0,40 m per gli urti da 120 joule. Si annotano dopo ogni urto le degradazioni visibili e le G.URBANISTICA
eventuali deformazioni permanenti. Dopo le serie di tre urti ha luogo un esame appro-
fondito per scoprire eventuali deterioramenti interni. Infine si procede alla prova di urto BFR.U1I.BILITÀ DEGLI SPAZI
di 240 joule da un’altezza di caduta di 0,80 m. La accettabilità delle porte esterne sarà BSLAT.R2MU.TOTBUIRLIETÀPER
determinata dalla verifica delle seguenti condizioni. LBSOT.R3SU.PTETTUTRAECOPELRO
BITMU.PR4IE.APNETRI LEOATSTPROEZRTZA-
Facce interne CSBTO.R5MU.MTTEURRCEIALI E UFFICI
Il battente normalmente montato, il suo fissaggio, la sospensione e la chiusura devono PSBTE.RR6U.LTATURRISETROIRCAETZTIIOVNE EE
resistere senza deformazioni permanenti moleste e senza deterioramento a tre urti SBT.R7U.TTURE SANITARIE
molli che producano un’energia di impatto di 60 joule applicata vicino alla maniglia. LSB’TI.SR8TU.RTUTUZIROENPEER
Le parti fisse e il loro fissaggio devono resistere senza deformazioni permanenti mole- BSRTA.R9UE.TINTUFROERPMEARZCIOUNLTEU-
ste e senza deterioramento a tre urti molli che producano un’energia di impatto di 120 BISLT.RC1UU0TL.TTOURE PER
joule applicati all’altezza della maniglia su ogni faccia. BST.R1U1T.TURE CIMITERIALI
Facce esterne PBLEDARI.R4EIEPMS.ARC3PLOR.IIAZIGZZNEIAOTTTIZNASIIOZPPINOOEERRNTEIVI
Le diverse parti piene della porta normalmente montata, battente e parti fisse, come
pure la sospensione, il fissaggio e la chiusura devono resistere senza deformazioni
permanenti moleste e senza deterioramento a tre urti molli che producano un’energia
di impatto di 120 joule applicata all’altezza della maniglia su ogni faccia.
E. PORTE ESTERNE: RESISTENZA AGLI URTI DI SCUOTIMENTO
Il soddisfacimento di questo requisito è ottenuto attraverso l’esito positivo della seguen-
te prova. La prova è eseguita su una porta completamente montata in un telaio in posi-
zione chiusa. Si monta a pendolo, come nel caso precedente, un involucro di cuoio da
pallone di calcio regolamentare di diametro esterno di circa 20 cm riempito di sabbia
(urto di 30 joule). Gli urti (10 o 20 secondo i casi) vengono applicati nello stesso pun-
to della porta in vicinanza del suolo, il più vicino possibile al montante del battente.
Si prende nota dopo ogni urto dei deterioramenti visibili e delle eventuali deformazio-
ni permanenti. Dopo la serie completa di urti si fa un esame approfondito per scopri-
re eventuali deterioramenti interni.
Tutte le parti piene della porta normalmente montata, battente e parti fisse, come pure
la sospensione, il fissaggio e la chiusura devono resistere senza deformazioni per-
manenti moleste e senza deterioramento a 10 urti di scuotimento che producano un’e-
nergia di impatto di 30 joule applicati alla parte inferiore.
Tutte le parti piene della porta normalmente montata, battente e parti fisse, come pure
la sospensione, il fissaggio e la chiusura devono resistere senza deformazioni per-
manenti moleste e senza deterioramento a 20 urti di scuotimento che producano un’e-
nergia di impatto di 30 joule applicati alla parte inferiore.
F. PORTE ESTERNE: RESISTENZA AGLI URTI DURI
Il soddisfacimento di questo requisito è ottenuto attraverso l’esito positivo della
seguente prova. Gli elementi costitutivi della porta, collocati orizzontalmente e sem-
plicemente appoggiati alle estremità, vengono sottoposti sulle zone supposte di mino-
re resistenza all’urto di una sfera di acciaio di 500 gr cadente liberamente da un’al-
tezza di 0,75 m o di 2,00 m, secondo i casi. Si rilevano i diametri delle impronte lascia-
te dalla sfera e, eventualmente gli altri deterioramenti provocati.
Sotto l’azione di urti duri che producano un’energia di impatto di 10 joule si esige che
si producano al massimo deterioramenti superficiali senza che le superfici si spacchi-
no o si crepino. Sotto l’azione di urti duri che producano un’energia di impatto di 3,75
joule si esige che si producano al massimo deterioramenti superficiali senza che le
superfici si spacchino o si crepino.
SICUREZZA STATICA DEI SERRAMENTI INTERNI
A. PORTE INTERNE
Vengono richiesti gli stessi requisiti e le stesse prove specificate per le facce interne
delle porte esterne.
STABILITÀ DEI SOVRAIMPALCATI
Nel caso in cui sia prevista l’adozione di sovraimpalcati ai fini di una attrezzabilità
impiantistica, gli elementi portanti del sovraimpalcato stesso devono essere tali da
sopportare le sollecitazioni derivanti dalle condizioni di carico trattate a proposito di
sicurezza statica dell’impianto sportivo nel suo insieme”, in relazione alle destina-
zioni d’uso delle singole unità ambientali.
STABILITÀ DEI CONTROSOFFITTI
Nel caso in cui sia prevista l’adozione di controsoffitti, gli ancoraggi con i quali essi sono
collegati al solaio devono essere tali da garantire che non avvengano cadute o distacchi
degli elementi di controsoffitto stesso, tenendo conto anche dei possibili urti in relazione:
• allo svolgimento dell’attività sportiva, in modo particolare per l’unità ambientale
palestra” (ad esempio: urti di pallone);
• a operazioni di manutenzione e montaggio degli elementi per l’illuminazione;
• a operazioni di manutenzione e ispezione di eventuali canalizzazioni.
