B.4. PRESTAZIONI DEGLI ORGANISMI EDILIZI • IMPIANTI E ATTREZZATURE PER LO SPORT
4. PRATICABILITÀ DEGLI IMPIANTI SPORTIVI

? ISTRUZIONI TECNICHE PER LA COSTRUZIONE DI IMPIANTI PER L’ATLETICA LEGGERA
Estratto dalla normativa F.I.D.A.L. (Federazione Italiana di Atletica)

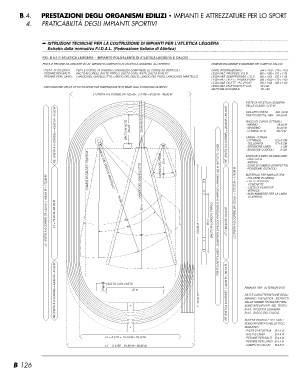

FIG. B.4.4./1 ATLETICA LEGGERA – IMPIANTO POLIVALENTE DI ATLETICA LEGGERA E CALCIO DIMENSIONI MINIME E MASSIME DEI CAMPI DI CALCIO
PISTA E PEDANE DA UBICARE IN UN IMPIANTO COMPLETO DI ATLETICA LEGGERA ALL'APERTO
- PISTA DI ATLETICA: PER LE CORSE DI DIVERSA LUNGHEZZA COMPRESE LE CORSE AD OSTACOLI GARE INTERNAZIONALI (64 x 100) ÷ (75 x 110)
- PEDANE PER SALTI: SALTO IN LUNGO, SALTO TRIPLO, SALTO CON L'ASTA, SALTO IN ALTO LEGA NAZ. PROFESS. A E B (65 x 105) ÷ (70 x 110)
- PEDANE PER I LANCI: LANCIO DEL GIAVELLOTTO, LANCIO DEL DISCO, LANCIO DEL PESO, LANCIO DEL MARTELLO LEGA NAZ. SEMIPROFESS. C E D (60 x 100) ÷ (70 x 110)
LEGA NAZ. DILETT. PROMOZIONE (60 x 100) ÷ (70 x 110)
DISPOSIZIONE DELLE ATTIVITÀ SPORTIVE DIMENSIONATE IN BASE AGLI STANDARD OLIMPICI LEGA NAZ. DILETT. 1ª E 2ª CAT. (50 x 100) ÷ (65 x 110)
LEGA NAZ. DILETTANTI 3ª CAT. 45 x 90
L1 (PISTA A 6 CORSIE DA 122+5)= 2 X RE = 91,92 M ÷ 98,92 M SETTORE GIOVANILE
45 x 90

RE (PISTA A 6 CORSIE) = 43,82 M ÷ 47,62 M RE (PISTA A 8 CORSIE) = 46,36 M ÷ 50,16 M PISTE DI ATLETICA LEGGERA
DELLE CLASSI ' A' E 'B'

SVILUPPO PISTA 400 ,00 M

SALTO IN ALTO TRATTO RETTIL. MIN 130,00 M
23÷25
33,50÷36,50 m RAGGI DI CURVA OTTIMALI

- MINIMO 38,50 M

- MASSIMO 40,00 M

- CONSIGLIATO 39,70 M

LARGH. CORSIA

- OTTIMALE 122+5 CM

45 m - TOLLERATA 117+5 CM
SALTO IN LUNGO E TRIPLO
LANCIO DEL DISCO E MARTELLO TRATTO RETTILINEO , COMPRESI SPAZI DI PARTENZA E DI ARRIVO = MINIMO 130 M (IN TUTTI I CASI) - SPESSORE LINEE 5 CM

- SESSORE CORDOLI 5 CM

L2 (PISTA A 6 CORSIE DA 122+5) = 168,64 M ÷ 172,98 M CAMPO DI CALCIO - 100x70 M LANCIO DEL GIAVELLOTTO LANCIO DEL PESO STRISCE (LINEE) DA MARCARE: L2 (PISTA A 8 CORSIE DA 122+5) = 173,72 M ÷ 178,06 M
LT = 73,40 M ÷85,34 M 95 m 25 m - PARTENZA
- ARRIVO
75÷90 - ZONE DI CAMBIO (STAFFETTA)
- POSIZIONE OSTACOLI

40° MATERIALI PER MARCATURA:
- POLVERE DI GESSO
- LATTE DI CALCE
- CEMENTITE
- LISTE DI PLASTICA*
- VERNICE
* NON AMMESSE PER LA LINEA
DI ARRIVO

60° 100,00 m LT = 85,34 M ÷73,40 M
40°

29°

RE (PISTA A 6 CORSIE) = 43,82 M ÷ 47,62 M SALTO CON L'ASTA RE (PISTA A 8 CORSIE) = 46,36 M ÷ 50,16 M. RIMANDI PER ULTERIORI DATI
45 m
10,00 m DATI E CARATTERISTICHE DEGLI
v IMPIANTI D'ATLETICA - ESTRATTI
DALLE NORME TECNICHE FIDAL -
v SONO SPECIFICATI NEL TESTO:
L1 = 2 X RI = 72,40 M ÷ 79,40 M B.4.4. ATLETICA LEGGERA
L1 = 2 X RE = 91,92 M ÷ 98,92 M B.4.5. GIOCO DEL CALCIO

SCHEMI GRAFICI E DETTAGLI

SONO RIPORTATI NELLE FIGG.

SEGUENTI:

- PISTA DI ATLETICA B.4.4./2

- SALTI E LANCI B.4.4./3

- PEDANE PER SALTI B.4.4./4

- PEDANE PER LANCI B.4.4./5

- CAMPO DI CALCIO B.4.5./1
