B.4. PRESTAZIONI DEGLI ORGANISMI EDILIZI • IMPIANTI E ATTREZZATURE PER LO SPORT
4. PRATICABILITÀ DEGLI IMPIANTI SPORTIVI

? ISTRUZIONI TECNICHE PER LA COSTRUZIONE DI IMPIANTI PER L’ATLETICA LEGGERA
Estratto dalla normativa F.I.D.A.L. (Federazione Italiana di Atletica)

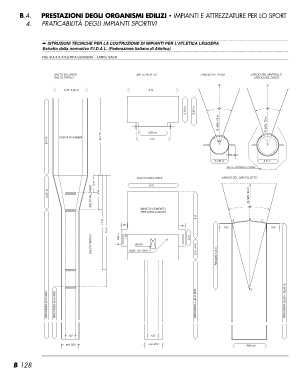

FIG. B.4.4./3 ATLETICA LEGGERA – LANCI, SALTI

SALTO IN LUNGO SALTO IN ALTO LANCIO DEL PESO LANCIO DEL MARTELLO
SALTO TRIPLO 6m LANCIO DEL DISCO

2,75÷5,00 m

3,10 m
3,50 m
R. MIN. 18 m
R. MIN. 75 m
40° 40°

6÷7 m 3,50 m
6÷7 m 4m
VASCA DI SABBIA
SALTO CON L'ASTA
6m 122

BASE DI CEMENTO 75 cm
PER ZONA CADUTA
75 75 2,135 m 2,5 m

BUCA RETE DI PROTEZIONE
ASSE DEI DRITTI
LANCIO DEL GIAVELLOTTO

4,00 m SALTO IN LUNGO R. MIN. 90 m
2m
29°
4m
BC
SALTO TRIPLO 2m A 150
11 m 2 m ~4 m 5 m 150
RAGGIO = 8 m
13 m
120

50

RINCORSA 40 m MIN. RINCORSA = 40 m MIN. O RINCORSA 33,50 ÷ 36,50 m.
RINCORSA 40 m MIN.

122 122 400 cm
min.200 min.200

B 128
