B.4. PRESTAZIONI DEGLI ORGANISMI EDILIZI • IMPIANTI E ATTREZZATURE PER LO SPORT
4. PRATICABILITÀ DEGLI IMPIANTI SPORTIVI

? ISTRUZIONI TECNICHE PER LA COSTRUZIONE DI IMPIANTI PER L’ATLETICA LEGGERA
Estratto dalla normativa F.I.D.A.L. (Federazione Italiana di Atletica)

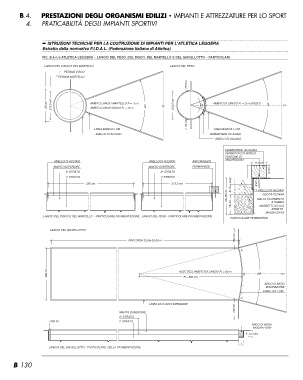

FIG. B.4.4./5 ATLETICA LEGGERA – LANCIO DEL PESO, DEL DISCO, DEL MARTELLO E DEL GIAVELLOTTO – PARTICOLARI

LANCIO DEL DISCO E DEL MARTELLO LANCIO DEL PESO
PEDANA DISCO

PEDANA MARTELLO

75 cm

25 cm AMBITO LANCIO MARTELLO R = 75 m 40° 213,5 cm 122 AMBITO DI LANCIO R. = 25 m (PESO) 40°
213,5 cm AMBITO LANCIO DISCO R. = 70 m

75 cm

LINEA BIANCA 5 CM LINEA BIANCA 5 CM
ANELLO DI ACCIAIO FERMAPIEDE IN LEGNO

ANELLO DI ACCIAIO

FERMAPIEDE IN LEGNO

VERNICIATO DI BIANCO

PUNTONE DI

ANELLO DI ACCIAIO ANELLO DI ACCIAIO ANCORAGGIO ANCORAGGIO
MANTO SUPERIORE MANTO SUPERIORE FERMAPIEDE
11,4 cm
II° STRATO II° STRATO
I° STRATO I° STRATO 8÷10. 3. 2. 9 cm
10 cm
250 cm. 213,5 cm

28÷35 cm. 15÷20. ANELLO DI ACCIAIO
QUOTA PEDANA
LANCIO DEL DISCO E DEL MARTELLO - PARTICOLARE PAVIMENTAZIONE LANCIO DEL PESO - PARTICOLARE PAVIMENTAZIONE
MALTA DI CEMENTO
E SABBIA

MASSETTO DI CLS.
ARMATO

MASSICCIATA

PARTICOLARE FERMAPIEDE

LANCIO DEL GIAVELLOTTO

RINCORSA 33,50÷36,50 m 150 cm

A

400 cm ASSE DELL'AMBITO DI LANCIO R. = 90 m B 29°
R = 800 cm ARCO DI INIZIO
150 cm MISURAZIONE
LINEA DA 5 CM DI SPESSORE
CIGLIO MANTO SUPERIORE LINEA DA 7 CM
II° STRATO C
I° STRATO
ARCO DI INIZIO
MISURAZIONE
5 cm min.

7

LANCIO DEL GIAVELLOTTO - PARTICOLARE DELLA PAVIMENTAZIONE

B 130
