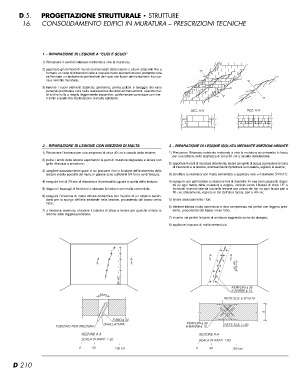

D.5. PROGETTAZIONE STRUTTURALE • STRUTTURE
16. CONSOLIDAMENTO EDIFICI IN MURATURA – PRESCRIZIONI TECNICHE

1 – RIPARAZIONE DI LESIONE A “CUCI E SCUCI” A
A
1) Rimuovere il vecchio intonaco mettendo a vivo la muratura;
A
2) asportare gli elementi di muratura interessati dalla lesione e alcuni adiacenti fino a A
formare un vano di dimensioni atte a ricevere nuovi elementi murari, ponendo cura
nel formare un andamento perimetrale del vano con buoni ammorsamenti fra nuo-
va e vecchia muratura;

3) inserire i nuovi elementi (laterizio, pietrame), previa pulizia e lavaggio del vano
ponendo particolare cura nella realizzazione dei detti ammorsamenti, usando mal-
te a ritiro nullo o meglio leggermente espansive, confezionate comunque con iner-
ti simili a quelli che costituiscono la malta esistente.

SEZ. A-A SEZ. A-A

2 – RIPARAZIONE DI LESIONE CON INIEZIONI DI MALTA 3 – RIPARAZIONE DI LESIONE ISOLATA MEDIANTE INIEZIONI ARMATE

1) Rimuovere l’intonaco per una ampiezza di circa 40 cm a cavallo della lesione; 1) Rimuovere l’intonaco esistente mettendo a vivo la muratura su entrambe le facce
per una striscia della larghezza di circa 80 cm a cavallo della lesione;
2) pulire i lembi della lesione asportando le parti di muratura degradate e lavare con
getto di acqua a pressione; 2) asportare le parti di muratura deteriorate, lavare con getto di acqua a pressione la zona
di intervento e la lesione, eventualmente ripristinare la muratura, sigillare la lesione;
3) scegliere accuratamente i punti in cui praticare i fori in funzione dell’andamento della
lesione e delle porosità del muro; in genere sono sufficienti 3/4 fori a ml di fessura; 3) sbruffare la muratura con malta cementizia e applicare rete esl diametro 5/10x10;

4) eseguire fori di 30 mm di diametro e di profondità uguale a quella della lesione; 4) eseguire con perforatrice a rotazione fori di diametro 36 mm (non passanti) dispo-
sti su ogni faccia della muratura a coppia, inclinati verso il basso di circa 15° e
5) disporre i boccagli di iniezione e stuccare la lesione con malta cementizia; incrociati in modo tale da cucire la lesione con passo dei fori su ogni faccia pari a
80 cm; sfalsamento, rispetto ai fori dell’altra faccia, pari a 40 cm;
6) eseguire l’iniezione di malta idonea cementizia con l’ausilio di un tubicino secon-
dario per lo spurgo dell’aria esistente nella lesione, procedendo dal basso verso 5) lavare accuratamente i fori;
l’alto;
6) iniettare idonea malta cementizia a ritiro compensato nei perfori con leggera pres-
7) a iniezione avvenuta, chiudere il tubicino di sfiato e tenere per qualche minuto la sione, procedendo dal basso verso l’alto;
lesione sotto leggera pressione.
7) inserire nei perfori le barre di armature sagomate come da disegno;

8) applicare intonaco di malta cementizia.

AA

AA

40 40

30-40

40cm. PERFORI f 36
E BARRE f 10

RETE ELS. f 5/10x10

S

TUBICINO PER INIEZIONI FORO f 30 PERFORI f 36 RETE ELS. L=80
SIGILLATURA E BARRE f 10

SEZIONE A-A SEZIONE A-A
SCALA DI RAPP. 1:50 SCALA DI RAPP. 1:50

0 50 150 cm 0 50 150 cm
