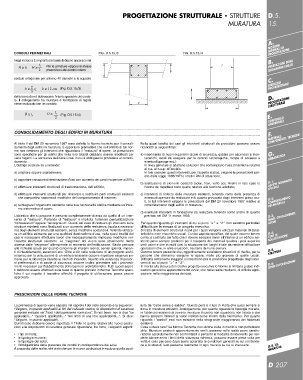

PROGETTAZIONE STRUTTURALE • STRUTTURE D.5.
CORDOLI PERIMETRALI FIG. D.5.15./3
Negli incroci a L (in pianta) le barre debbono ancorarsi nel
H=h H = ti Per le armature valgono le stesse
2 prescrizioni dei cordoli interni.
cordolo ortogonale per almeno 40 diametri e lo squadro
b= 2 ti b = 12 cm (Fig. D.5.15./3)
3 ADMC.A3CLIT.AE,I CONGLOMERATI,
della barra dovrà abbracciare l’intero spessore del cordo-
lo. Il collegamento fra murature e fondazione di regola
viene realizzato con un cordolo.
B = ts H = ts (Fig. D.5.15./4)
2
CONSOLIDAMENTO DEGLI EDIFICI IN MURATURA
Al titolo II del DM 20 novembre 1987 sono definite le Norme tecniche per il consoli-
damento degli edifici in muratura. È opportuno premettere che nell’ambito di tali nor-
me non rientrano gli interventi che riguardano il “restauro” di opere. Le prescrizioni
sono specifiche per gli edifici che nella loro totalità debbano essere modificati per
varie ragioni. La normativa definisce i casi in cui è obbligatorio procedere al consoli-
damento.
L’obbligo sussiste se si intende:
a) ampliare oppure sopraelevare;
b) apportare variazioni di destinazione d’uso con aumento dei carichi superiore al 20%;
c) effettuare interventi strutturali di trasformazione, dell’edificio;
d) effettuare interventi strutturali per rinnovare o sostituire parti strutturali esistenti
che comportino sostanziali modifiche del comportamento di insieme;
e) reintegrare l’organismo esistente nella sua funzionalità statica mediante un’insie-
me sistematico di opere.
L’obiettivo che si propone è pertanto completamente diverso da quello di un inter-
vento di “restauro”. Parlando di “restauro” è implicita l’ulteriore puntualizzazione
“conservativo” oppure “reintegrativo”. Quindi nel caso di restauro gli interventi sulle
strutture esistenti sono finalizzati a un aumento della resistenza (qualora necessa-
rio) degli elementi strutturali esistenti, senza modifiche sostanziali. Volendo utilizza-
re un edificio esistente per una qualsiasi destinazione d’uso, nella quasi totalità dei
casi è necessario effettuare lavori che necessariamente implicano modifiche nel-
l’assetto strutturale esistente. Le “esigenze” del vivere sono attualmente molto
diverse dalle “esigenze” ottemperate al momento dell’edificazione. Basta pensare
alle richieste attuali per quanto concerne gli impianti tecnici; servizi igienici; impian-
ti di riscaldamento, ascensori ecc. Oltre a ciò nella redazione di un progetto archi-
tettonico per la utilizzazione di un edificio esistente occorre rispettare esigenze pri-
marie per la sicurezza rispetto ai rischi di incendio, rispetto alla esistenza di percor-
si preferenziali e di uscite di sicurezza; occorre inoltre prevedere tutti i provvedi-
menti necessari per l’abbattimento delle barriere architettoniche. Tutti questi aspet-
ti debbono essere effettuati sulla base di quanto previsto in Norme Tecniche speci-
fiche il cui rispetto è tassativo affinché il progetto di utilizzazione possa essere
approvato.
PRESCRIZIONI DELLE NORME TECNICHE
La premessa di quanto viene esposto nel capitolo I del titolo secondo è la seguente:
“Valgono, in quanto applicabili ai fini del collaudo statico, le disposizioni di carattere
generale indicate nel Titolo I della presente normativa”. Si noti bene: non si dice “se
applicabili....” “qualora applicabili...” “nei limiti di una loro applicabilità...”. Si dice:
“Valgono, in quanto applicabili, ...”.
Quindi esse debbono essere rispettate. Il Titolo I è quello relativo alle nuove costru-
zioni e le disposizioni di carattere generale riguardano, tra l’atro, i seguenti aspetti:
• i tipi di malta;
• le tipologie murarie;
• le tipologie dei solai;
• l’obbligatorietà della presenza dei cordoli in corrispondenza dei solai.
A proposito delle malte, si è visto che per le nuove costruzioni è esclusa quella costi-
MURATURA 15.
FIG. D.5.15./4 A.GNPREOONZGEIOREATNTLIAI ZDIIONE
B.OPRREGSATANZISIOMNI IEDDIELGIZLII
C.EPSREORFCEISZSIOIONALE
D.PSTRROUGTETTUTRAAZLIEONE
t E.ACOMNBTIERNOTLALLOE
F.CMOAMTEPROIANLEI,NTI, TECNICHE
G.URBANISTICA
DSAPS.E1PCE.ITFTIICINORMATIVI
CDDOE.I2MM.PAOTRETRAIAMLEI NTO
DSSOT.A4LTL.IECDIITAZIONE
ti DST.R5U.TTURE
DOP.6ER.E DI FONDAZIONE
Nella quasi totalità dei casi gli interventi strutturali da prevedere possono essere
ricondotti ai seguenti tipi:
a) inserimento di nuovi organismi (scale di sicurezza, gabbie per ascensori e mon-
tacarichi, locali da eseguire per le centrali tecnologiche, rampe di accesso a
eventuali garage ecc.)
In linea generale si adottano soluzioni che contemplano l’uso di tecniche relative
al c.a. al c.a.p. all’acciaio.
In tale caso per questi interventi, per l’aspetto statico, valgono le prescrizioni san-
cite dalla legge 1086/1971e relativi DM di attuazione;
b) sostituzione di elementi esistenti (solai, travi, volte ecc. Anche in tale caso le
Norme da rispettare sono quelle relative alle tecniche adattate;
c) interventi di rinforzo delle murature esistenti, tenendo conto della presenza di
eventuali aperture da realizzare e di quanto provocato dagli interventi prima cita-
ti. In tali interventi valgono le prescrizioni del DM 20 novembre 1987 relative al
consolidamento degli edifici in muratura;
d) eventuali interventi in fondazione da realizzare tenendo conto anche di quanto
previsto nel DM 11 marzo 1988.
Per quanto riguarda gli interventi di cui ai punti “a” e “b” non esistono particolari
difficoltà per la stesura di un progetto esecutivo.
Si tratta di elementi strutturali nuovi per i quali vengono utilizzati materiali di carat-
teristiche note e tecniche usuali. L’unico aspetto specifico, del quale occorre tenere
conto, è costituito dal fatto che il dovere eseguire lavori all’interno di un edificio esi-
stente pone sempre problemi per il trasporto dei materiali qualora i pesi superino
certi valori e che in molti casi la situazione dei luoghi è tale da rendere difficoltose
operazioni che, in altre situazioni, risultano del tutto comuni.
Occorre tenere presente che, oggettivamente sussistono situazioni di rischio, per le
persone che dovranno eseguire le opere, molto più gravose di quelle usuali.
Difficoltà nettamente maggiori si incontrano per la previsione progettuale degli inter-
venti di cui ai punti “c” e “d”.
In merito alla stesura del relativo progetto esecutivo le Norme si limitano a dare indi-
cazioni generiche apparentemente ovvie, che nella realtà risultano, di difficile appli-
cazione nella maggioranza dei casi.
tuita da “calce aerea e sabbia”. Questo però è il tipo di malta che quasi sempre si DM.U5R.A1T5U.RA
trova in murature esistenti. Analogamente, per quanto riguarda le tipologie murarie,
in fabbricati esistenti si trovano murature di pietra non squadrata non listata e che
hanno spessori inferiori ai valori indicati come minimi dalla Normativa. Per quanto
riguarda i “cordoli” essi non esistono nella stragrande maggioranza dei fabbricati
esistenti.
Cosa si deve fare? Le Norme Tecniche non dicono nulla in merito e non potrebbero
dirlo. Murature esistenti apparentemente simili, possono nella realtà avere caratte-
ristiche assolutamente non confrontabili e pertanto le modalità di intervento per ren-
derle idonee entro i limiti della sicurezza richiesta, possono essere prese volta per
volta e caso per caso dopo avere accertato le condizioni generali su cui si intervie-
ne e lo stato di fatto presente realmente in ogni murario su cui si interviene.
