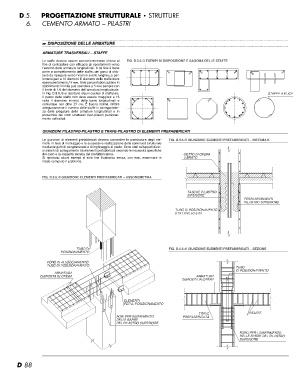

D.5. PROGETTAZIONE STRUTTURALE • STRUTTURE
6. CEMENTO ARMATO – PILASTRI

? DISPOSIZIONE DELLE ARMATURE FIG. D.5.6./3 ESEMPI DI DISPOSIZIONE E SAGOMA DELLE STAFFE

ARMATURE TRASVERSALI – STAFFE STAFFA A ELICA

Le staffe devono essere convenientemente chiuse al
fine di contrastare con efficacia gli spostamenti verso
l’esterno delle armature longitudinali. A tal fine è bene
porre a completamento delle staffe, dei ganci di chiu-
sura da ripiegare verso l’interno aventi lunghezza per-
lomeno pari a 10 diametri. Il diametro delle staffe deve
essere perlomeno f 6 mm. Solo per prefabbricazione in
stabilimento il limite può scendere a 5 mm sempre con
il limite di 1/4 del diametro dell’armatura longitudinale.
In Fig. D.5.6./3 si riportano alcuni esempi di staffature.
Il passo delle staffe non deve essere maggiore a 15
volte il diametro minimo delle barre longitudinali e
comunque non oltre 25 cm. È buona norma infittire
adeguatamente il numero delle staffe in corrisponden-
za delle piegature delle armature longitudinali e in
prossimità dei nodi strutturali travi-pilastri particolar-
mente sollecitati.

GIUNZIONI PILASTRO-PILASTRO E TRAVE-PILASTRO DI ELEMENTI PREFABBRICATI

Le giunzioni di elementi prefabbricati devono consentire la piombatura degli ele- FIG. D.5.6./5 GIUNZIONE ELEMENTI PREFABBRICATI – SISTEMA K
menti in fase di montaggio e la successiva realizzazione della continuità strutturale
mediante getti di conglomerato e di inghisaggio al piede. Sono stati sviluppati diver- GETTO IN OPERA
si sistemi di collegamento tra elementi prefabbricati secondo le necessità specifiche VIBRATO
del caso e la capacità tecnica del prefabbricatore.
Si riportano alcuni esempi al solo fine illustrativo senza, con essi, esaminare in
modo compiuto il problema.

FIG. D.5.6./4 GIUNZIONE ELEMENTI PREFABBRICATI – ASSONOMETRIA

TASCHE PILASTRO FERRI SPORGENTI
INFERIORE PILASTRO SUPERIORE
TUBO DI POSIZIONAMENTO
E DI LIVELLO f 60

TUBO DI FIG. D.5.6./6 GIUNZIONE ELEMENTI PREFABBRICATI – SEZIONE
POSIZIONAMENTO
FORO DI ALLOGGIAMENTO TUBO
TUBO DI POSIZIONAMENTO DI POSIZIONAMENTO
ARMATURA
DISPOSTA IN OPERA ARMATURA
DISPOSTA IN OPERA
D 88
ELEMENTI TRAVE STAFFE
PER IL POSIZIONAMENTO PREFABBRICATA FORO PER L'INSERIMENTO
FORI PER INSERIMENTO DELLE BARRE DEL PILASTRO
DELLE BARRE SUPERIORE
DEL PILASTRO SUPERIORE
