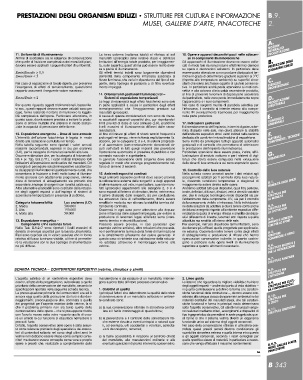

Page 451 - Manuale dell'architetto

PRESTAZIONI DEGLI ORGANISMI EDILIZI • STRUTTURE PER CULTURA E INFORMAZIONE B.9.
MUSEI, GALLERIE D’ARTE, PINACOTECHE 2.
11. Uniformità di illuminamento
Al fine di soddisfare sia le esigenze di conservazione
che quelle di fruizione complessiva dei manufatti piani,
devono essere applicati i seguenti criteri di uniformità:
Emin/Emedio > 0,5
Emax/Emin < 5
Nel caso di esposizione di tavole dipinte, per prevenire
l’insorgenza di effetti di tensionamento, quest’ultimo
rapporto assumerà il seguente valore massimo:
Emax/Emin < 2
Per quanto riguarda oggetti tridimensionali, bassorilie-
vi ecc., questi rapporti devono essere valutati caso per
caso, fermo restando il criterio di mantenere la leggibi-
lità complessiva dell’opera. Particolare attenzione, in
questo caso, dovrà essere prestata a evitare la produ-
zione di ombre multiple che alterano in modo sostan-
ziale la capacità di percezione delle forme.
12. Esposizione energetica – Dose di luce annuale
L’intensità dell’azione fotochimica è legata in modo
diretto alla radiazione cumulata nel tempo.
Nella tabella seguente sono riportati i valori annuali
massimi raccomandati, espressi in lux per ora/anno
(LO), per le categorie di manufatti sensibili alla luce.
Occorre evidenziare che, per la categoria di fotosensibi-
lità 4 (v. Tab. B.9.2./11), i valori indicati implicano forti
limitazioni all’esposizione continuativa dei manufatti. Ciò
consiglia di perseguire soluzioni espositive caratterizza-
te da apparati illuminotecnici particolarmente curati, che
consentano le fruizione a livelli molto bassi di illumina-
mento (percorsi con adattamento progressivo, elimina-
zione di fenomeni di abbagliamento sia primario che
secondario, impiego di sorgenti con tonalità calda ecc.).
Altre alternative praticabili sono costituite dalla rotazio-
ne degli oggetti esposti o dall’impiego di sistemi di
accensione temporizzata in presenza di pubblico.
Categoria fotosensibilità Lux ora/anno (LO)
2. Media
3. Alta 500.000
4. Molto alta 150.000
50.000
13. Esposizione energetica –
Componente UV e radianza totale
Nella Tab. B.9.2./7 sono riportati i livelli massimi di
densità di energia accettati per la banda ultravioletta.
Essi sono espressi sia in valore assoluto che in forma
relativa al flusso luminoso visibile, al fine di permette-
re la valutazione con le due tipologie di strumentazio-
ne più diffuse.
SCHEDA TECNICA – CONTENITORI ESPOSITIVI (vetrine, climabox e simili)
L’aspetto estetico di un contenitore espositivo deve
essere, all’atto della progettazione, subordinato a quello
prioritario della conservazione del manufatto, secondo le
specificazioni riportate nella seguente scheda tecnica.
La preoccupazione primaria dei conservatori era ed è
ancora oggi quella della protezione dai furti e dai dan-
neggiamenti; preoccupazione che, sommata a quella
dei progettisti per l’aspetto estetico delle vetrine, fa sì
che il problema primario non sia tanto quello della
conservazione delle opere – che si presuppone risolto
con l’averle messe sotto vetro –quanto quello di crea-
re un arredo la cui funzione si esaurisce nell’essere a
prova di furto.
Di fatto, l’aspetto conservativo delle opere è stato assun-
to come referente prioritario dagli specialisti e dai costrut-
tori di contenitori soltanto nel corso degli ultimi anni: le
vetrine non debbono essere intese come semplici conte-
nitori ma devono essere concepite come vere e proprie
opere o presidi che, realizzate a completamento della
La terza colonna (radianza totale) si riferisce ai soli
manufatti igroscopici delle relative classi e definisce
limitazioni all’energia totale prodotta, per irraggiamen-
to, sulle superfici; quest’ultima può essere molto diver-
sa a parità di illuminamento.
Gli effetti termici indotti sono largamente dipendenti
dall’entità della componente infrarossa associata al
flusso luminoso, che varia in dipendenza del tipo di sor-
gente, della tipologia di parabola o di filtro eventual-
mente impiegati.
14. Orientamenti gestionali illuminotecnici –
Sistemi di esposizione temporizzati
Le leggi di reciprocità sugli effetti fotochimici sono solo
in parte applicabili a causa in particolare degli effetti
termoigrometrici che l’irraggiamento produce sui
manufatti igroscopici.
A causa di queste considerazioni non sono da ritene-
re accettabili apparati espositivi che, pur rispettando i
limiti previsti di dose di luce annuale (LO), pratichino
livelli massimi di illuminamento difformi dalle racco-
mandazioni.
Al fine di limitare gli effetti di shock termici frequenti e dell’ambiente espositivo oltre i valori indicati nella sezione
prolungati nel tempo, viene richiesta esplicitamente l’a-
dozione, per le categorie 2, 3 e 4, di sistemi progressi-
vi di accensione (convenzionalmente denominati cir-
cuiti soft-start) in tutti quegli impianti che prevedano
l’accensione automatica in presenza di pubblico o con
comando manuale e a gettoniera.
In generale l’accensione della sorgente deve essere
regolata in modo che avvenga progressivamente nel-
l’arco di almeno 3 secondi.
15. Ambienti espositivi confinati
Negli ambienti espositivi confinati deve essere prevista
la collocazione esterna delle sorgenti1 e degli apparati
di alimentazione; ciò vale, in particolare, quando manu-
fatti igroscopici appartenenti alle categorie 2, 3 e 4
sono esposti all’interno di climabox, teche, vetrine ecc.
Il calore dissipato dalle sorgenti, sia per conduzione,
sia attraverso l’aria di raffreddamento, dovrà essere
smaltito in modo da non alterare la stabilità termica del-
l’ambiente confinato.
Occorrerà in ogni caso porre attenzione alla depura-
zione infrarossa delle sorgenti impiegate, per evitare la
produzione di fenomeni legati all’effetto serra (incre-
mento termico e deumidificazione).
Possono essere previste, in casi particolari (per
esempio vetrine antiche), altre soluzioni che preveda-
no il confinamento termico della fonte di illuminazione
e lo smaltimento all’esterno del calore generato: in
questo caso si richiede una validazione della soluzio-
ne adottata attraverso il monitoraggio interno alla
vetrina.
manutenzione o del restauro di un manufatto, interven-
gono a pieno titolo all’intero processo conservativo.
1. Obiettivi di qualità
I principali fattori che determinano la qualità dello stato
di conservazione di un manufatto collocato in ambien-
te confinato sono:
a) la sua conservazione ottimale in atmosfera control-
lata e il facile monitoraggio di quest’ultima;
b) la prevenzione e il controllo delle sollecitazioni fisi-
che esterne dovute a eventi antropici o naturali qua-
li, ad esempio, urti accidentali o volontari, sollecita-
zioni da trasporto, terremoti;
c) la facile accessibilità in relazione al controllo diretto
del manufatto, alle manutenzioni ordinarie e alle
eventuali operazioni di pronto intervento conservativo.
16. Opere e apparati decorativi posti nelle adiacen- A.GPNREOONZGEIOREATNTLIAI ZDIIONE
ze di componenti illuminotecniche B.PORREGSATANZISIOMNI IEDDIELGIZLII
C.EPSREORFCEISZSIOIONALE
Gli apparecchi di illuminazione dovranno essere collo- D.PSTRROUGTETTUTRAAZLIEONE
cati in modo tale da non produrre effetti termici dannosi E.ACOMNBTIERNOTLALLOE
su opere o decorazioni adiacenti. In particolare deve F.CMOAMTEPROIANLEI,NTI, TECNICHE
essere posta attenzione a non produrre dissipazioni ter-
miche in grado di determinare gradienti superiori ai 3°C G.URBANISTICA
(rispetto alla temperatura ambiente) su superfici circo-
stanti che siano anch’esse oggetto di cautele conserva- BFR.U1I.BILITÀ DEGLI SPAZI
tive. In particolare andrà posta attenzione ai moti con- LBSAT.R2MU.TOTBUIRLIETÀPER
vettivi e alla colonna d’aria calda ascendente prodotta, BSLOT.R3SU.PTETTUTRAECOPELRO
al fine di prevenire fenomeni di deposizione accelerata BITMU.PR4IE.APNETRI LEOATSTPROEZRTZA-
del particellato, nelle zone poste immediatamente sopra BCSTO.R5MU.MTTEURRCEIALI E UFFICI
l’apparecchio e i suoi componenti. PSBTE.RR6U.LTATURRISETROIRCAETZTIIOVNE EE
Nel caso di sorgenti munite di parabola selettiva per SBT.R7U.TTURE SANITARIE
l’infrarosso, il controllo si intende esteso alla compo- LSB’TI.SR8TU.RTUTUZIROENPEER
nente IR eventualmente trasmessa per irraggiamento BSRTA.R9UE.TINTUFROERPMEARZCIOUNLTEU-
nella parte posteriore. BSILT.RC1UU0TL.TTOURE PER
SBT.R1U1T.TURE CIMITERIALI
17. Indicazioni gestionali
Il dimensionamento dell’impianto, in termini di potenza ter- BPMI.UN9SA.E2CI,O.GTAECLLHEERIE D’ARTE,
mica dissipata nelle sale, non dovrà alterare la stabilità
dedicata alle condizioni microclimatiche di esposizione.
Sono inoltre da privilegiare tutti gli apparati automatici
gestionali e di controllo che permettano di ottimizzare
le prestazione dell’impianto illuminotecnico.
Particolare attenzione deve essere posta, inoltre, all’il-
luminazione di servizio notturna e per i sistemi di vigi-
lanza che dovrà essere computata nella valutazione
della dose di luce annuale a cui sono esposte le opere.
18. Controllo della luce naturale
Nella scheda vanno annotati anche i dati relativi agli
accorgimenti adottati per il controllo della luce natura-
le, rilevando condizioni temporanee o stagionali di
irraggiamento solare diretto sulle opere.
Andranno adottati tutti quei dispositivi, quali filtri, pellicole,
tende, deflettori, diffusori, rifrattori, vetri a densità variabile
ecc. che lo sviluppo tecnologico rende disponibili sia per
l’abbattimento della componente UV, sia per il controllo
della componente visibile e infrarossa. Nella individuazio-
ne delle soluzioni da adottare si dovrà tenere conto anche
dei bilanci energetici rispetto all’ambiente espositivo diffe-
renziando la quota di energia riflessa e smaltita dai dispo-
sitivi all’esterno di finestre, lucernari ecc. rispetto a quella
abbattuta ma smaltita all’interno delle sale.
Per esempio, nell’uso di pellicole termoriflettenti, sono
da ritenere più efficaci quelle progettate per applicazio-
ne esterna. Occorrerà inoltre tenere conto degli effetti
di abbagliamento e produzione di riflessi che hanno
ripercussioni conservative indirette, in quanto costrin-
gono a praticare sulle opere livelli di illuminamento
superiore a quanto altrimenti necessario.
2. Linee guida
Le istanze che riguardano la migliore visibilità e fruizione
degli oggetti esposti – anche dal punto di vista didattico –
in quanto contribuiscono a definire la forma e le caratteri-
stiche funzionali della costruzione –, devono essere con-
siderate alla stregua stessa dei parametri ambientali e dei
materiali costitutivi dei manufatti stessi, che tali caratteri-
stiche funzionali e forma in principal modo determinano
sotto l’aspetto conservativo. Gli obiettivi enunciati vengo-
no realizzati mediante criteri, accorgimenti e dispositivi di
tipo ingegneristico da prevedersi in sede progettuale; que-
sti fanno sì che il sistema vetrina diventi un organismo
funzionale unico col sistema degli oggetti conservati.
Nel caso della conservazione ottimale in atmosfera con-
trollata questi presidi tecnici devono condizionare gli
scambi tra atmosfera esterna e quella interna e tra questa
e gli oggetti conservati, secondo i valori consigliati per
quella specifica classe di materiali. In particolare è neces-
sario che venga effettuato il massimo contenimento:
?
B 343
