A.1. NOZIONI GENERALI DI PROGETTAZIONE • RAPPRESENTAZIONE DEL PROGETTO
5. SIMBOLOGIE, TERMINOLOGIE, CONVENZIONI DI RAPPRESENTAZIONE

? SIMBOLOGIE GRAFICHE DI RAPPRESENTAZIONE DEI MATERIALI

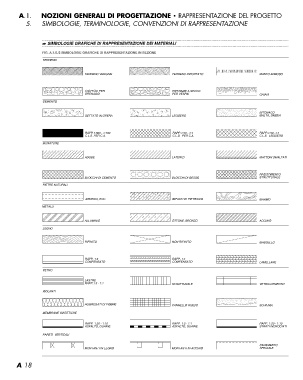

FIG. A.1.5./2 SIMBOLOGIE GRAFICHE DI RAPPRESENTAZIONE IN SEZIONE
TERRENO

TERRENO VERGINE TERRENO RIPORTATO MANTO ERBOSO

CEMENTO CIOTTOLI PER PIETRAME A SECCO GHIAIA
DRENAGGI PER VESPAI
INTONACO
GETTATO IN OPERA LEGGERO MALTA, SABBIA
RAPP.1:50 -1:1
MURATURE RAPP.1:500 - 1:100 RAPP.1:50 - 1:1 C.L.S. LEGGERO
C.L.S. PER C.A. C.L.S. PER C.A.
MATTONI SMALTATI
ADOBE LATERIZI RIVESTIMENTO
STRUTTURALE
PIETRE NATURALI BLOCCHI DI CEMENTO BLOCCHI DI GESSO
METALLI ARDESIA, ECC. MARMO
LEGNO ALLUMINIO IMPASTI DI PIETRISCO
RIFINITO ACCIAIO
OTTONE, BRONZO
VETRO RAPP. 1:5 MASSELLO
ISOLANTI COMPENSATO NON RIFINITO
RAPP. 1:1 LAMELLARE
LASTRE COMPENSATO
RAPP.1:5 - 1:1 VETRO-CEMENTO
STRUTTURALE
AGGREGATI DI FIBBRE SCHIUMA
PANNELLO RIGIDO
MEMBRANE SINTETICHE RAPP. 1:5 - 1:1 RAPP. 1:20 - 1:10
ASFALTO, GUAINE STRATI INCROCIATI
RAPP. 1:20 - 1:10
ASFALTO, GUAINE MONTANTI IN ACCIAIO PARAMENTO
SPECIALE
PARETI VERTICALI

MONTANTI IN LEGNO

A 18
