B.1. PRESTAZIONI DEGLI ORGANISMI EDILIZI • FRUIBILITÀ DEGLI SPAZI
2. FRUIBILITÀ DELLE STRUTTURE DI COLLEGAMENTO ORIZZONTALE E VERTICALE

? AGIBILITÀ DI CORRIDOI, SCALE, ASCENSORI

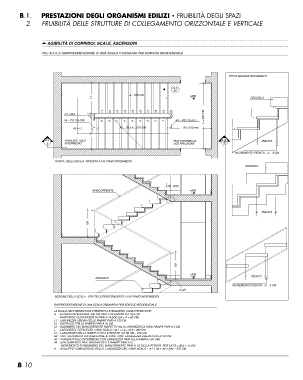

FIG. B.1.2./5 RAPPRESENTAZIONE DI UNA SCALA ORDINARIA PER EDIFICIO RESIDENZIALE

16,5 TIPI DI GRADINI RICORRENTI
30 ZOCCOLO

A = 570 CM +660
L1 20 L1
L3 + 2L4 10
A4 = P/2 (15 CM) 9 11
8 12
A3 = L1 7 13
6 14
A.3 PIANEROTTOLO 5 15
S INTERMEDIO 4 16
3 17
2 18
1 19
20

L = 260 CM.
A1 = 30 x 9 = 270 CM A4 = P/2 (15 cm.)
. A2 =150 min.
A.3 PEDATA
PIATTAFORMA DI S
DISTRIBUZIONE

INCREMENTO PEDATA =2 3 CM

PIANTA DELLA SCALA RIFERITA A UN PIANO INTERMEDIO

ZOCCOLO

15 (P/2)

MANCORRENTE +660

PEDATA

105
105

+330 PEDATA
INCREMENTO PEDATA =3 4 CM
ZOCCOLO

d=a/2

SEZIONE DELLA SCALA - (PARTE CORRISPONDENTE A UN PIANO INTERMEDIO)

RAPPRESENTAZIONE DI UNA SCALA ORDINARIA PER EDIFICIO RESIDENZIALE

LA SCALA RAPPRESENTATA PRESENTA LE SEGUENTI CARATTERISTICHE:
H - ALTEZZA INTERPIANO: 330 CM PARI A 20 ALZATE DA 16,5 CM

- RAPPORTO ALZATA/PEDATA PARI A 16,5/30 (2A + P = 63 CM)
L1 - LARGHEZZA LIBERA DELLE RAMPE PARI A 120 CM
L2 - DISTACCO TRA LE RAMPE PARI A 10 CM
L3 - INGOMBRO DEL MANCORRENTE RISPETTO ALLA LARGHEZZA DI OGNI RAMPA PARI A 5 CM
L - LARGHEZZA TOTALE DEL VANO SCALA = 2L1 + L2 + 2L3 = 260 CM
A1 - LUNGHEZZA DELLA RAMPA PARI A 9 PEDATE DA 30 CM = 270 CM
A2 - PIATTAFORMA DI DISTRIBUZIONE AI PIANI CON LARGHEZZA LIBERA PARI A 150 CM
A3 - PIANEROTTOLO INTERMEDIO CON LARGHEZZA PARI ALLA RAMPA (120 CM)
A4 - SFALSAMENTO TRA I GRADINI DELLE RAMPE PARI A 0;

INCREMENTO DI INGOMBRO DEL MANCORRENTE PARI A 1/2 DELLA PEDATA PER LATO = 30/2 = 15 CM
A - SVILUPPO COMPLESSIVO DELLA LUNGHEZZA DEL VANO SCALA = A1 + A2 + A3 + 2A4 = 570 CM
