F.1. MATERIALI, COMPONENTI, TECNICHE • PARETI PERIMETRALI VERTICALI
27. FACCIATE CONTINUE E STRUTTURALI

? FACCIATE CONTINUE

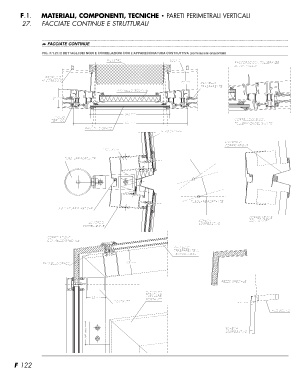

FIG. F.1.27./2 DETTAGLI DEI NODI E CORRELAZIONI CON L’APPARECCHIATURA COSTRUTTIVA (correlazioni orizzontali)

PILASTRO SOLAIO RACCORDO CON TOLLERANZE
DI MONTAGGIO

PROFILO DI 77 mm PANNELLO
ANCORAGGIO TRASPARENTE

81 mm PANNELLO ISOLANTE

TAGLIO 349 mm CORRELAZIONE CON
TERMICO 500 mm TOLLERANZA DEL GIUNTO

PANNELLO OPACO LAMIERE DI
CORRELAZIONE
VETRO CAMERA

MONTANTE
TUBOLARE PORTANTE

SIGILLATURE ELASTICHE TUBOLARE PORTANTE CORRELAZIONE
CON LAMIERE
LAMIERE DI SCHEMA
CORRELAZIONE AGGREGATIVO
CORRELAZIONE
CON PEZZO SPECIALE PANNELLO
TRASPARENTE IN
PANNELLO OPACO VETROCAMERA

105 mm

83 mm ELEMENTO PEZZO SPECIALE
TUBOLARE FILO SOLAIO
MONTANTE PORTANTE

100 mm SCHEMA
AGGREGATIVO

F 122
