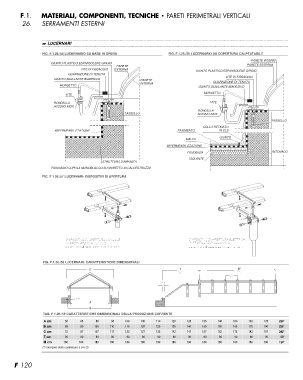

F.1. MATERIALI, COMPONENTI, TECNICHE • PARETI PERIMETRALI VERTICALI
26. SERRAMENTI ESTERNI

? LUCERNARI

FIG. F.1.26./55 LUCERNARIO SU BASE IN OPERA FIG. F.1.26./56 LUCERNARIO SU COPERTURA CALPESTABILE

GIUNTO PLASTICO ESPANSOLENE GRIGIO PARETE PARETE INTERNA
PARETE INTERNA PARETE ESTERNA
GIUNTO PLASTICO ESPANSOLENE GRIGIO
VITE DI FISSAGGIO ESTERNA VITE DI FISSAGGIO
GUARNIZIONE DI TENUTA
GUARNIZIONE DI TENUTA GIUNTO SIGILLANTE BIADESIVO

GIUNTO SIGILLANTE BIADESIVO MORSETTO

MORSETTO

VITE VITE

RONDELLA RONDELLA
ACCIAIO INOX ACCIAIO INOX

TASSELLO

IMPERMEABILIZZAZIONE PAVIMENTO COLLO RETINATO TASSELLO
IN CLS INTONACO

MALTA GIUNTO

IMPERMEABILIZZAZIONE

PENDENZA
ISOLANTE

STRUTTURA D’IMPOSTA
FISSAGGIO CUPOLA MONOBLOCCO SU MURETTO IN CALCESTRUZZO

FIG. F.1.26./57 LUCERNARI: DISPOSITIVI DI APERTURA

DISPOSITIVO DI APERTURA MANUALE DISPOSITIVO DI APERTURA ELETTRICA,
IN PROFILATO DI ALLUMINIO. IN PROFILATO DI ALLUMINIO
L'apertura può essere semplice o tandem.
L'apertura può essere semplice o tandem.
FIG. F.1.26./58 LUCERNARI: CARATTERISTICHE DIMENSIONALI
C T M
90 180

7.5 30

7.5
A

B

TAB. F.1.26./18 CARATTERISTICHE DIMENSIONALI DELLA PRODUZIONE CORRENTE

A cm 50 65 85 95 100 105 110 120 125 135 140 150 160 175 220*

B cm 65 80 100 110 115 120 125 135 140 150 155 165 175 190 235*

C cm 72 87 107 117 122 127 132 142 147 157 162 172 182 197 242*

T cm 90 90 90 90 90 90 90 90 90 90 90 90 90 90 60*

M cm 180 180 180 180 180 180 180 180 180 180 180 180 180 180 125*

(*) Interasse delle costolature a cm 25

F 120
