Page 57 - Impianti idraulici. Utensili, riparazioni, installazioni.

Le canalizzazioni

1 2

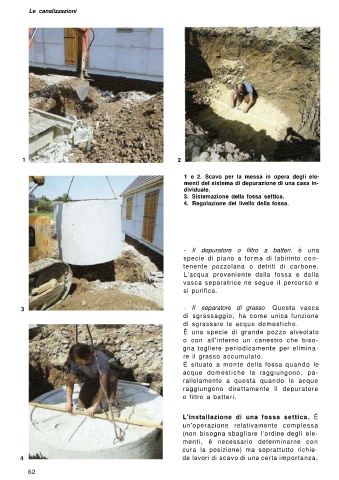

1 e 2. Scavo per la messa in opera degli ele-
menti del sistema di depurazione di una casa in-
dividuale.
3. Sistemazione della fossa settica.
4. Regolazione del livello della fossa.

- Il depuratore o filtro a batteri, è una
specie di piano a forma di labirinto con-
tenente pozzolana o detriti di carbone.
L'acqua proveniente dalla fossa e dalla
vasca separatrice ne segue il percorso e
si purifica.

3 - Il separatore di grasso. Questa vasca
di sgrassaggio, ha come unica funzione
di sgrassare le acque domestiche.
È una specie di grande pozzo alveolato
o con all'interno un canestro che biso-
gna togliere periodicamente per elimina-
re il grasso accumulato.
È situato a monte della fossa quando le
acque domestiche la raggiungono; pa-
rallelamente a questa quando le acque
raggiungono direttamente il depuratore
o filtro a batteri.

L'installazione di una fossa settica. È
un'operazione relativamente complessa
(non bisogna sbagliare l'ordine degli ele-
menti, è necessario determinarne con
cura la posizione) ma soprattutto richie-
s
4 de lavori di cavo di una certa importanza,
62
