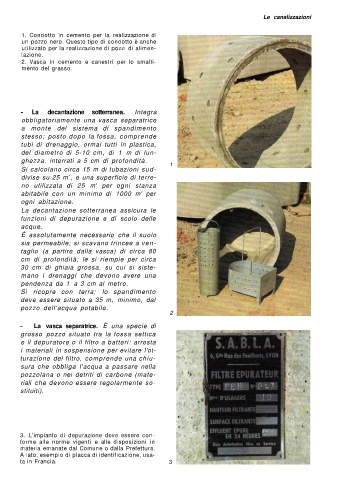

Page 56 - Impianti idraulici. Utensili, riparazioni, installazioni.

Le canalizzazioni

1. Condotto in cemento per la realizzazione di
un pozzo nero. Questo tipo di condotto è anche
utilizzato per la realizzazione di pozzi di alimen-
tazione.
2. Vasca in cemento e canestri per lo smalti-
mento del grasso.

- La decantazione sotterranea. Integra
obbligatoriamente una vasca separatrice
a monte del sistema di spandimento
stesso; posto dopo la fossa, comprende
tubi di drenaggio, ormai tutti in plastica,
del diametro di 5-10 cm, di 1 m di lun-
ghezza, interrati a 5 cm di profondità.
1
Si calcolano circa 15 m di tubazioni sud-
divise su 25 m , e una superficie di terre-
2
no utilizzata di 25 m 2 per ogni stanza
abitabile con un minimo di 1000 m 2 per
ogni abitazione.
La decantazione sotterranea assicura le
funzioni di depurazione e di scolo delle
acque.
È assolutamente necessario che il suolo
sia permeabile; si scavano trincee a ven-
taglio (a partire dalla vasca) di circa 80
cm di profondità; le si riempie per circa
30 cm di ghiaia grossa, su cui si siste-
mano i drenaggi che devono avere una
pendenza da 1 a 3 cm al metro.
Si ricopre con terra; lo spandimento
deve essere situato a 35 m, minimo, dal
pozzo dell'acqua potabile.
2

- La vasca separatrice. È una specie di
grosso pozzo situato tra la fossa settica
e il depuratore o il filtro a batteri: arresta
i materiali in sospensione per evitare l'ot-
turazione del filtro, comprende una chiu-
sura che obbliga l'acqua a passare nella
pozzolana o nei detriti di carbone (mate-
riali che devono essere regolarmente so-
stituiti).

3. L'impianto di depurazione deve essere con-
forme alle norme vigenti e alle disposizioni in
materia emanate dal Comune o dalla Prefettura.
A lato, esempio di placca di identificazione, usa-
ta in Francia. 3
