Le canalizzazioni

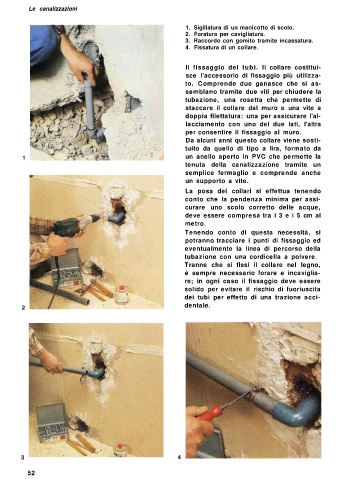

1. Sigillatura di un manicotto di scolo.
2. Foratura per cavigliatura.
3. Raccordo con gomito tramite incassatura.
4. Fissatura di un collare.

Il fissaggio dei tubi. Il collare costitui-
sce l'accessorio di fissaggio più utilizza-
to. Comprende due ganasce che si as-
semblano tramite due viti per chiudere la
tubazione, una rosetta che permette di
staccare il collare dal muro e una vite a
doppia filettatura: una per assicurare l'al-
lacciamento con uno dei due lati, l'altra
per consentire il fissaggio al muro.
Da alcuni anni questo collare viene sosti-
tuito da quello di tipo a lira, ormato da
f
1 un anello aperto in PVC che permette la
tenuta della canalizzazione tramite un
semplice fermaglio e comprende anche
un supporto a vite.
La posa dei collari si effettua tenendo
conto che la pendenza minima per assi-
curare uno scolo corretto delle acque,
deve essere compresa tra i 3 e i 5 cm al
metro.
Tenendo conto di questa necessità, si
potranno tracciare i punti di fissaggio ed
eventualmente la linea di percorso della
tubazione con una cordicella a polvere.
Tranne che si fissi il collare nel legno,
è sempre necessario forare e incaviglia-
re; in ogni caso il fissaggio deve essere
solido per evitare il rischio di fuoriuscita
dei tubi per effetto di una trazione acci-
dentale.
