Le canalizzazioni

Le grandi tubazioni. Esse assicurano la serviti da tubazioni di 30 o 40 mm di diametro.
raccolta di tutte le tubature di diametro Il collegamento tra le tubazioni di diametro
più piccolo in uscita dai differenti sanita- differente avviene per mezzo di manicotti
ri, o di quelle che escono direttamente riduttori, il cui assemblaggio avviene tramite
dal WC. incollatura.
Tutte le acque vengono incanalate verso Questi raccordi possono essere effettuati
la stessa tubazione che le dirige verso la in qualunque punto sulla tubazione principale
fogna; quando l'impianto comprende di discesa. Non è consigliabile attaccarsi
una fossa settica tradizionale, si distin- immediatamente dopo il sifone di un WC perché
guono le acque domestiche provenienti
dalla cucina e dalle grondaie e le acque
nere provenienti dai WC.
Le prime devono passare in una vasca
per la sgrassatura o in un filtro, le secon-

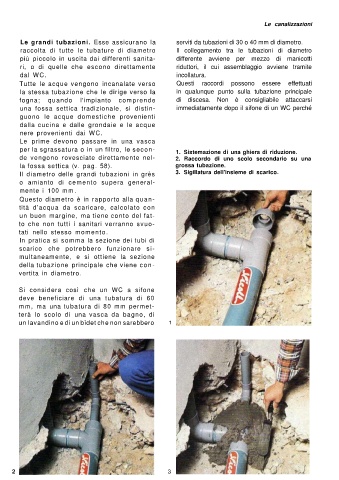

1. Sistemazione di una ghiera di riduzione.
de vengono rovesciate direttamente nel- 2. Raccordo di uno scolo secondario su una
la fossa settica (v. pag. 58). grossa tubazione.
Il diametro delle grandi tubazioni in grès 3. Sigillatura dell'insieme di scarico.
o amianto di cemento supera general-
mente i 100 mm.
Questo diametro è in rapporto alla quan-
tità d'acqua da scaricare, calcolato con
un buon margine, ma tiene conto del fat-
to che non tutti i sanitari verranno svuo-
tati nello stesso momento.
In pratica si somma la sezione dei tubi di
scarico che potrebbero funzionare si-
multaneamente, e si ottiene la sezione
della tubazione principale che viene con-
vertita in diametro.

Si considera così che un WC a sifone
deve beneficiare di una tubatura di 60
mm, ma una tubatura di 80 mm permet-
terà lo scolo di una vasca da bagno, di
un lavandino e di un bidet che non sarebbero 1

2 3
