Le canalizzazioni

l'ammoniaca. Il saldatore termico è parti-
colarmente pratico per la realizzazione di
saldature in punti difficilmente accessibi-
li, per esempio per i collegamenti diritti,
per i raccordi a forma di manicotto, per
quello dei rubinetti sotto i sanitari.

- I percorsi complessi. Essi necessitano
di notevoli curvature e di raccordi salda-
ti. Quando il percorso di canalizzazione è
particolarmente complicato, si eviti di
usare molti gomiti a 90° che sono all'ori-
gine di colpi che si producono quando si
apre o si chiude bruscamente un rubi-
netto.
Si limitino i collegamenti a 90° alle dira-
1 mazioni a T e si privilegino i collegamenti
diritti, aumentando il raggio di curvatura
con piegature progressive.
Questi percorsi sinuosi possono essere
eseguiti quando le canalizzazioni devono
essere incassate o coperte da una lastra
o da uno strato di cemento (ricordiamoci
che è allora necessario proteggere le ca-
nalizzazioni con una guaina.
In questo caso la saldatura a stagno non
è consigliata; la fiamma è necessaria per
realizzare le saldature in argento o in
rame).
I rischi di rovinare i materiali vicini sono
in questo caso minimi poiché si tratta
molto sovente di lavorare sulla muratura
non rifinita.
È necessario fare attenzione a non dan-
2 neggiare le eventuali canalizzazioni in
PVC che potrebbero trovarsi in prossimi-
tà di quelle in rame che devono essere
saldate.

I raccordi tramite collari ribattuti. Co-
stituiscono una variante dei raccordi a
vite, poiché possono essere considerati
raccordi meccanici, formati da un bullo-
ne forato, un dado e un giunto in fibra. A
differenza dei raccordi biconici o a rondelle

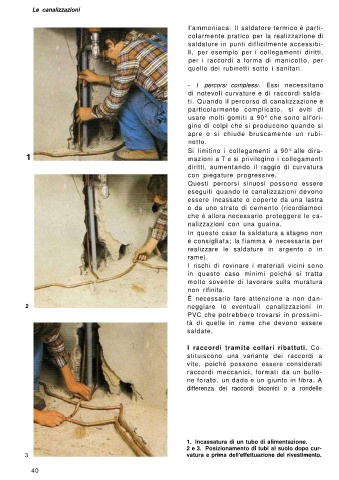

1. Incassatura di un tubo di alimentazione.
2 e 3. Posizionamento di tubi al suolo dopo cur-
3 vatura e prima dell'effettuazione del rivestimento.
