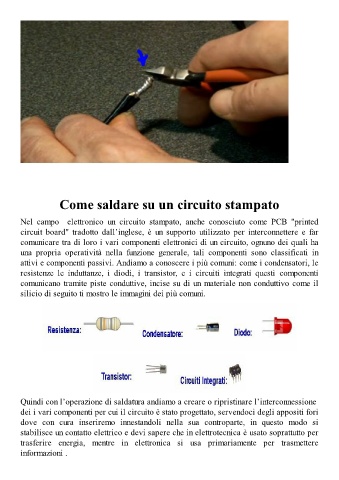

Come saldare su un circuito stampato
Nel campo elettronico un circuito stampato, anche conosciuto come PCB "printed
circuit board" tradotto dall’inglese, è un supporto utilizzato per interconnettere e far
comunicare tra di loro i vari componenti elettronici di un circuito, ognuno dei quali ha
una propria operatività nella funzione generale, tali componenti sono classificati in
attivi e componenti passivi. Andiamo a conoscere i più comuni: come i condensatori, le
resistenze le induttanze, i diodi, i transistor, e i circuiti integrati questi componenti
comunicano tramite piste conduttive, incise su di un materiale non conduttivo come il
silicio di seguito ti mostro le immagini dei più comuni.
Quindi con l’operazione di saldatura andiamo a creare o ripristinare l’interconnessione
dei i vari componenti per cui il circuito è stato progettato, servendoci degli appositi fori
dove con cura inseriremo innestandoli nella sua controparte, in questo modo si
stabilisce un contatto elettrico e devi sapere che in elettrotecnica è usato soprattutto per
trasferire energia, mentre in elettronica si usa primariamente per trasmettere
informazioni .
