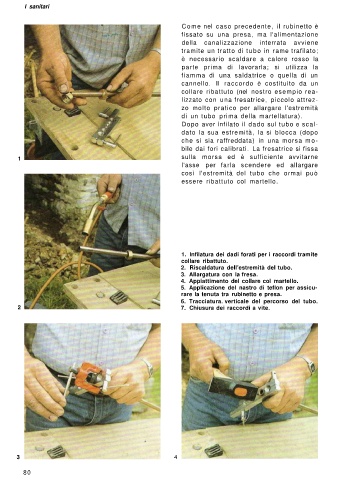

Page 75 - Impianti idraulici. Utensili, riparazioni, installazioni.

I sanitari

Come nel caso precedente, il rubinetto è
fissato su una presa, ma l'alimentazione
della canalizzazione interrata avviene
tramite un ratto di ubo in rame trafilato;
t
t
è necessario scaldare a calore rosso la
parte prima di lavorarla; si utilizza la
fiamma di una saldatrice o quella di un
cannello. Il raccordo è costituito da un
collare ribattuto (nel nostro esempio rea-
lizzato con una fresatrice, piccolo attrez-
zo molto pratico per allargare l'estremità
di un ubo prima della martellatura).
t
t
Dopo aver infilato il dado sul ubo e scal-
dato la sua estremità, la si blocca (dopo
che si sia raffreddata) in una morsa mo-
bile dai fori calibrati. La fresatrice si fissa
1 sulla morsa ed è sufficiente avvitarne
l'asse per farla scendere ed allargare
così l'estremità del tubo che ormai può
essere ribattuto col martello.

1. Infilatura dei dadi forati per i raccordi tramite
collare ribattuto.
2. Riscaldatura dell'estremità del tubo.
3. Allargatura con la fresa.
4. Appiattimento del collare col martello.
5. Applicazione del nastro di teflon per assicu-
rare la tenuta tra rubinetto e presa.
6. Tracciatura. verticale del percorso del tubo.
2 7. Chiusura dei raccordi a vite.

3 4
