Le canalizzazioni

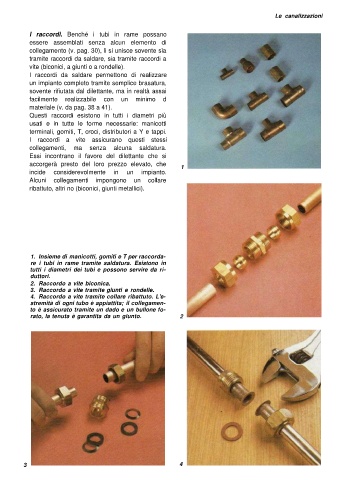

I raccordi. Benché i tubi in rame possano
essere assemblati senza alcun elemento di
collegamento (v. pag. 30), li si unisce sovente sia
tramite raccordi da saldare, sia tramite raccordi a
vite (biconici, a giunti o a rondelle).
I raccordi da saldare permettono di realizzare
un impianto completo tramite semplice brasatura,
sovente rifiutata dal dilettante, ma in realtà assai
facilmente realizzabile con un minimo d
materiale (v. da pag. 38 a 41).
Questi raccordi esistono in tutti i diametri più
usati e in tutte le forme necessarie: manicotti
terminali, gomiti, T, croci, distributori a Y e tappi.
I raccordi a vite assicurano questi stessi
collegamenti, ma senza alcuna saldatura.
Essi incontrano il favore del dilettante che si
accorgerà presto del loro prezzo elevato, che
1
incide considerevolmente in un impianto.
Alcuni collegamenti impongono un collare
ribattuto, altri no (biconici, giunti metallici).

1. Insieme di manicotti, gomiti e T per raccorda-
re i tubi in rame tramite saldatura. Esistono in
tutti i diametri dei tubi e possono servire da ri-
duttori.
2. Raccordo a vite biconica.
3. Raccordo a vite tramite giunti e rondelle.
4. Raccordo a vite tramite collare ribattuto. L'e-
stremità di ogni tubo è appiattita; il collegamen-
to è assicurato tramite un dado e un bullone fo-
rato, la tenuta è garantita da un giunto. 2

3 4
