F.1. MATERIALI, COMPONENTI, TECNICHE • PARETI PERIMETRALI VERTICALI
28. PORTE, PORTONI, SERRANDE

SERRAMENTI ESTERNI

PORTE ANTIEFFRAZIONE Le porte di sicurezza devono essere inserite in una gata ai bordi, rinforzata da profili a Z longitudinali, in
muratura che assicuri almeno la stessa sicurezza acciaio saldati; la serratura è corredata da aste verticali
Sono le porte che oltre a resistere alle sollecitazioni offerta dalla porta; devono avere un controtelaio fissato e/o orizzontali di bloccaggio.
meccaniche sono in grado di evitare l’intrusione. Per i con zanche lunghe 15 cm, disposte ogni 15 cm; contro- Le porte possono essere integrate da profili alla battuta
portoncini ci si affida ad ancoraggi nel muro e a rinforzi telaio e telaio sono realizzati in acciaio elettrozincato; inferiore atti ad assicurare la tenuta; possono aver all’in-
dell’anta in corrispondenza delle serrature; sono pre- le cerniere sono saldate a filo continuo e sono antiscar- terno dell’anta pannelli fonoassorbenti; possono essere
scritti dei particolari requisiti per il controtelaio, per il dino; l’anta è rivestita con doppia lamiera d’acciaio pie- rifinite all’esterno con rivestimenti nobilitati.
telaio mobile, per le cerniere e per le serrature, secondo
quanto indicato dalla norma UNI 9569.

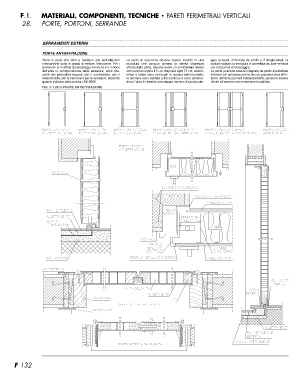

FIG. F.1.28./3 PORTE ANTIEFFRAZIONE

SERRATURA AD UN SERRATURA A TRE SERRATURE A CINQUE SERRATURE A CINQUE PUNTI SERRATURE A CINQUE PUNTI SERRATURA CON
PUNTO DI CHIUSURA PUNTI DI CHIUSURA PUNTI DI CHIUSURA DI CHIUSURA CON MEZZA ANTA DI CHIUSURA CON ANTA COMPLETA ASTE CURVE

PORTE ESTERNE
ANTI EFFRAZIONE

SPIONCINO ZANCHE DI ANCORAGGIO

PAVIMENTAZIONE MURATURA PROFILO ANTI EFFRAZIONI
ALLETTAMENTO IMPELLICCIATURA
GUAINA
IMPERMEABILE TELAIO
FISSO
SOTTOFONDO
CONTROTELAIO SERRATURA
ORIZZONTALE
F 132
LAMIERA

INTONACO LAMIERE
DI RINFORZO
PROFILO
METALLICO IMPELLICCIATURA
CONTINUO

PROFILO METALLICO DI BORDO

PAVIMENTO
INTERNO

ANIMA DELL’ANTA SOGLIA
ESTERNA
RIVESTIMENTO
TELAIO FISSO ANTA
COPRIGIUNTO
SERRAMENTI ESTERNI PORTE

PORTA ESTERNA TAMBURATA ALLETTAMENTO

PAVIMENTAZIONE
ESTERNA

GUAINA IMPERMEABILE
